Van T4 naar California

[Leo45]

De steekbeesten kwamen zelfs langs het rubber stripje in de schuifruit. De hor hield ze tegen maar ze kwamen gewoon tussen de ramen door. Hyena's zijn lieve beesten vergeleken met schotse midges...



Leo

[jorritK]

Haha, jongens, voorlopig heb ik er nog geen last van , eerst nog verder bouwen. Uiteindelijk zal ik daar wel iets op verzinnen. De tip van Peter is natuurlijk wel netjes en makkelijk.

Nu eerst even een stukje standkachel. Hij zit er bij mij nog niet onder, maar ik heb alles schoongemaakt en moet alleen nog langs de Eberspacher dealer om wat onderdelen te halen. Daar wordt trouwens geadviseerd om de kachel uit te laten lezen. Men kan dan precies zien hoeveel branduren enz. enz. Bij bv. 4000 branduren moeten er dan een aantal onderdelen vervangen worden. Ik weet nog niet wat ik hier allemaal mee moet. Uitlezen vind ik prima, maar ben eigenlijk niet van plan om muv de gloeiplug, veel te vervangen als de kachel nog goed werkt. Wat is jullie ervaring hiermee? Aansluiting op de dieseltank dmv een extra stijgleiding zijn daar gewoon te koop, al zetten ze die liever zelf erin. Nou ik zie het probleem niet.

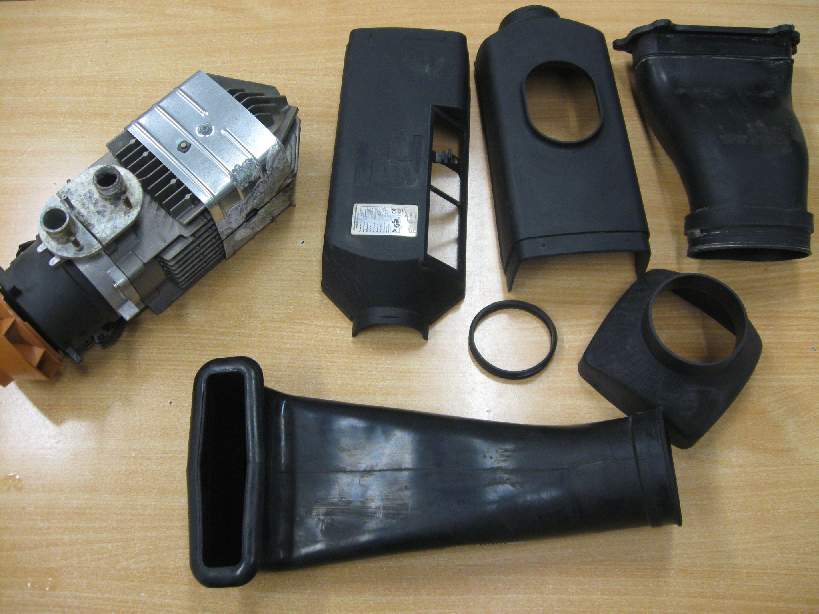

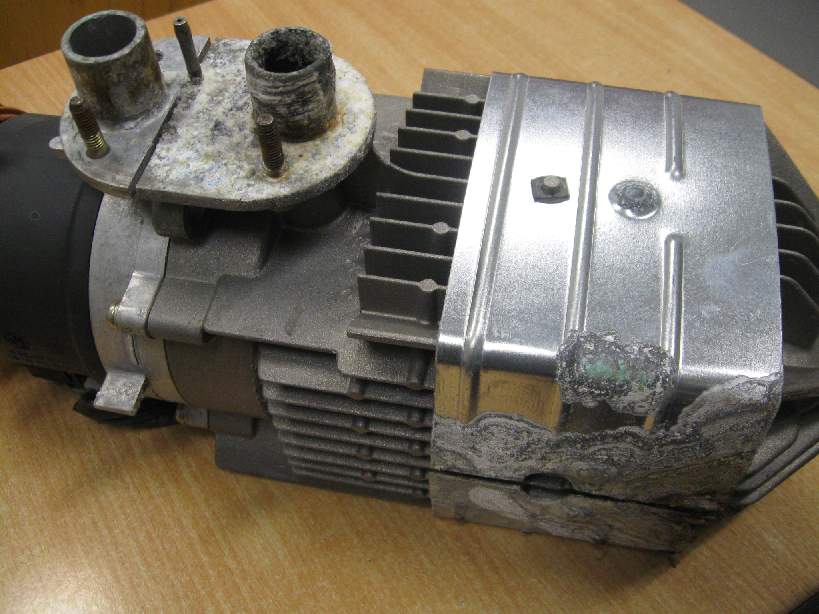

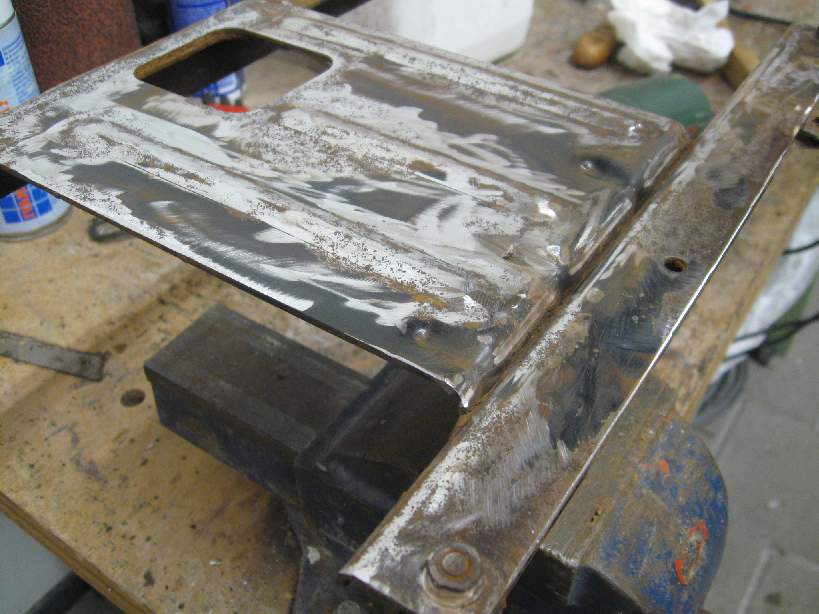

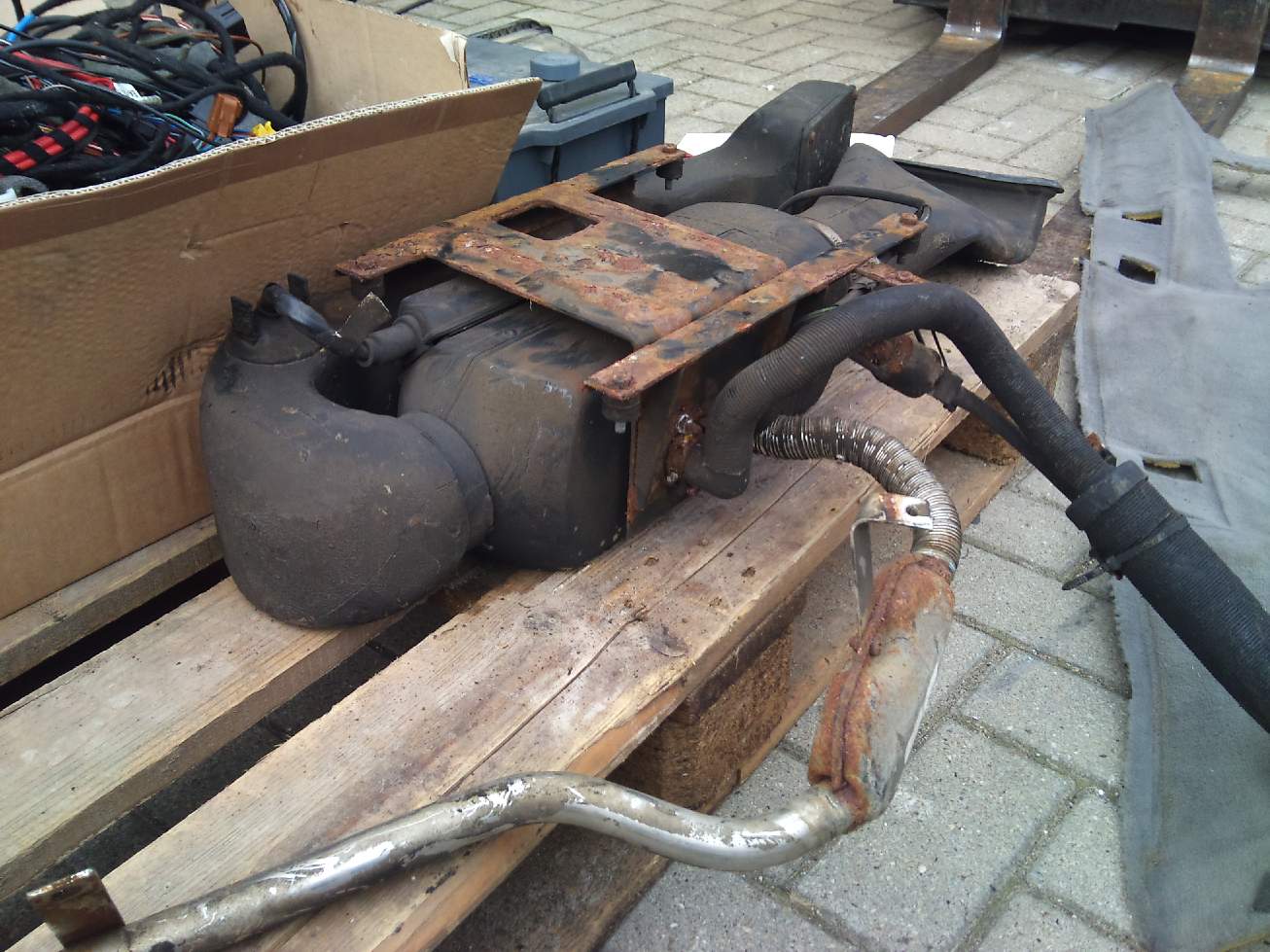

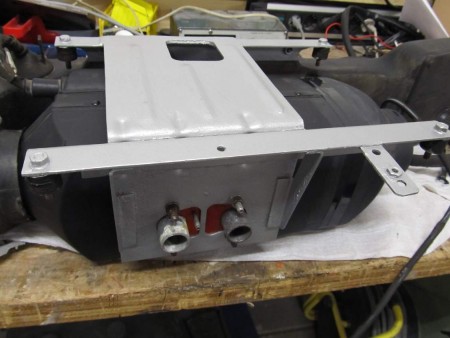

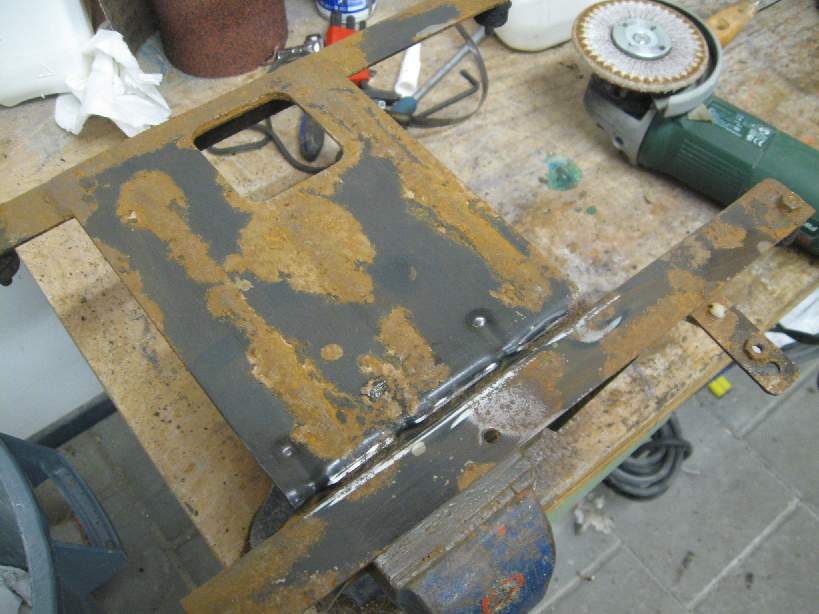

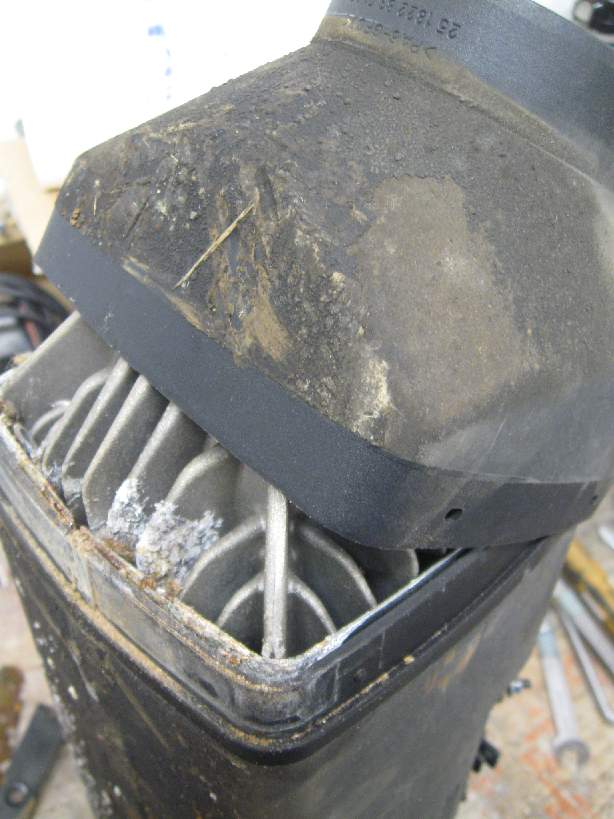

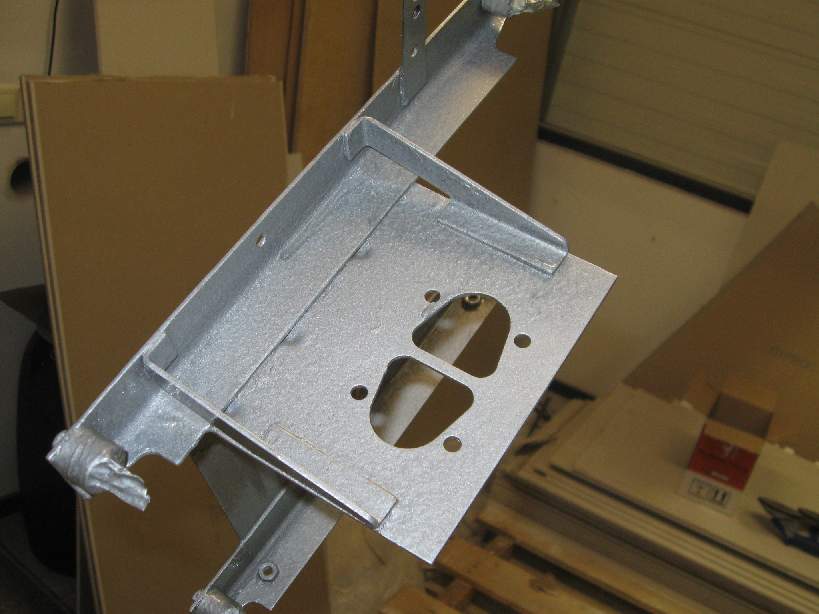

Maar goed, hier eerst een foto overzicht van de standkachel tot nu toe.

[jorritK]

.

[jorritK]

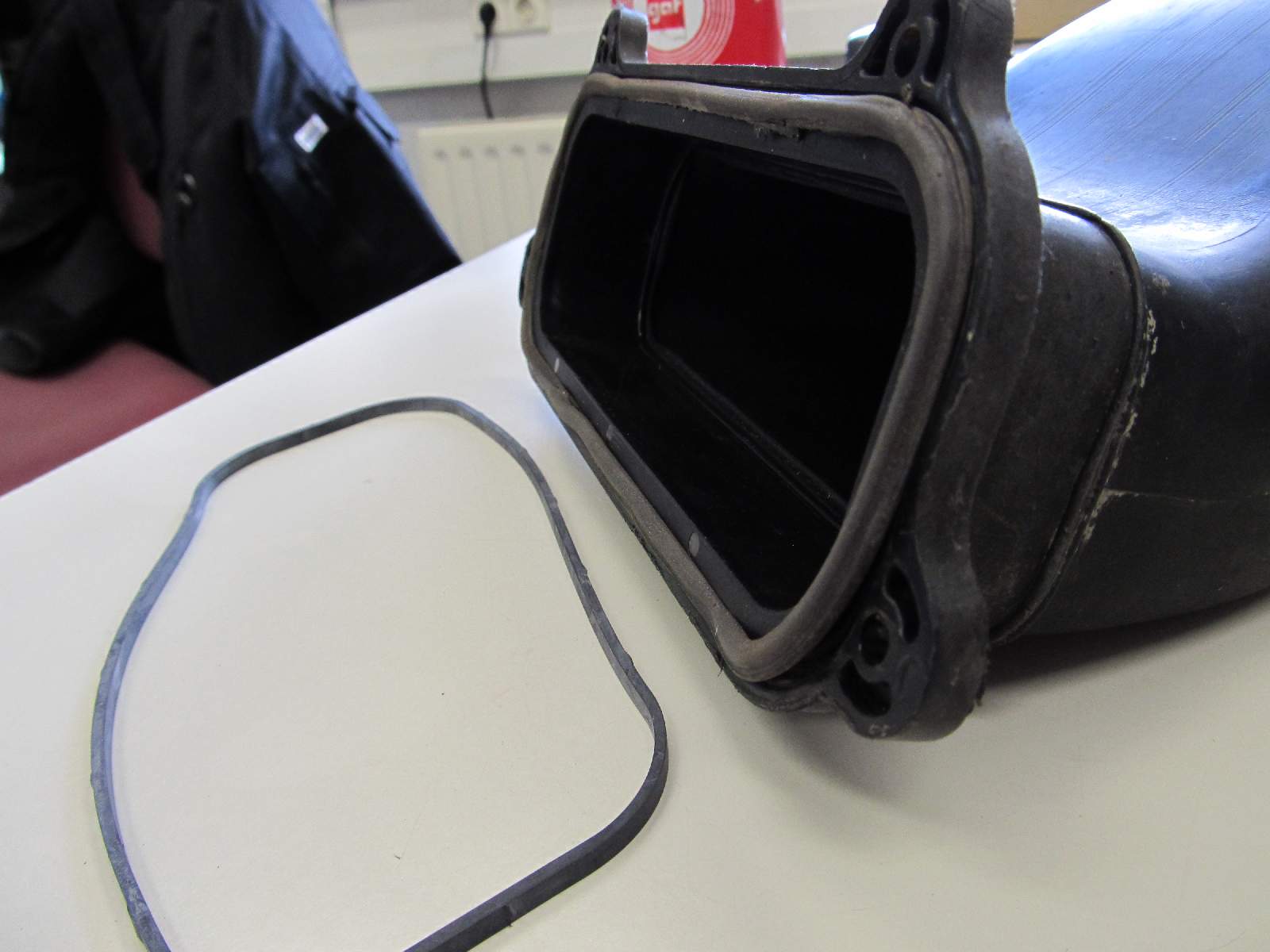

Als je de standkachel uit wil laten lezen moet je wel even de behuizing erom doen. Samen met de gegevens op het typeplaatje kunnen ze hem dan op een testbank monteren en dus alle gegevens uitlezen.

[jorritK]

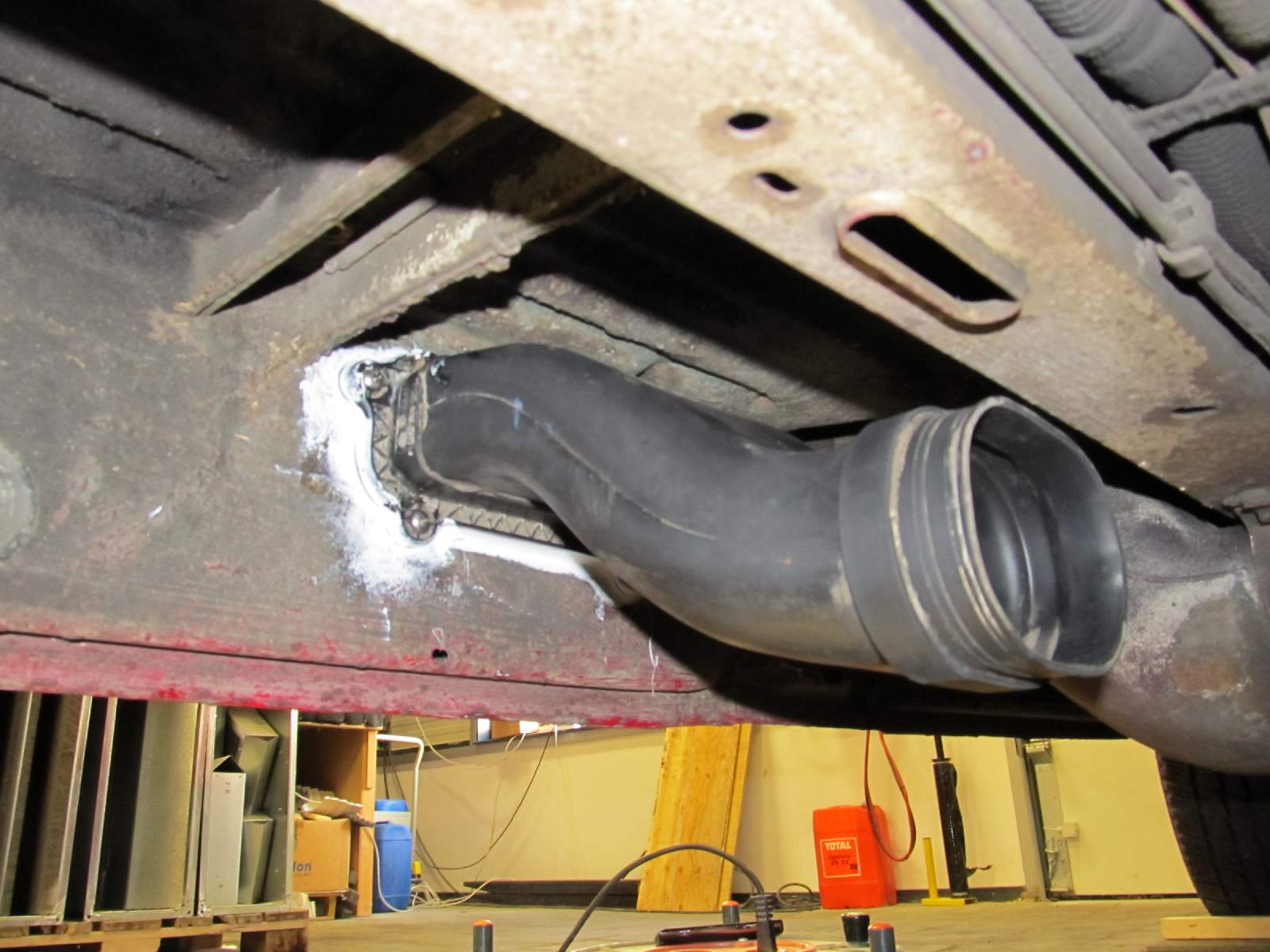

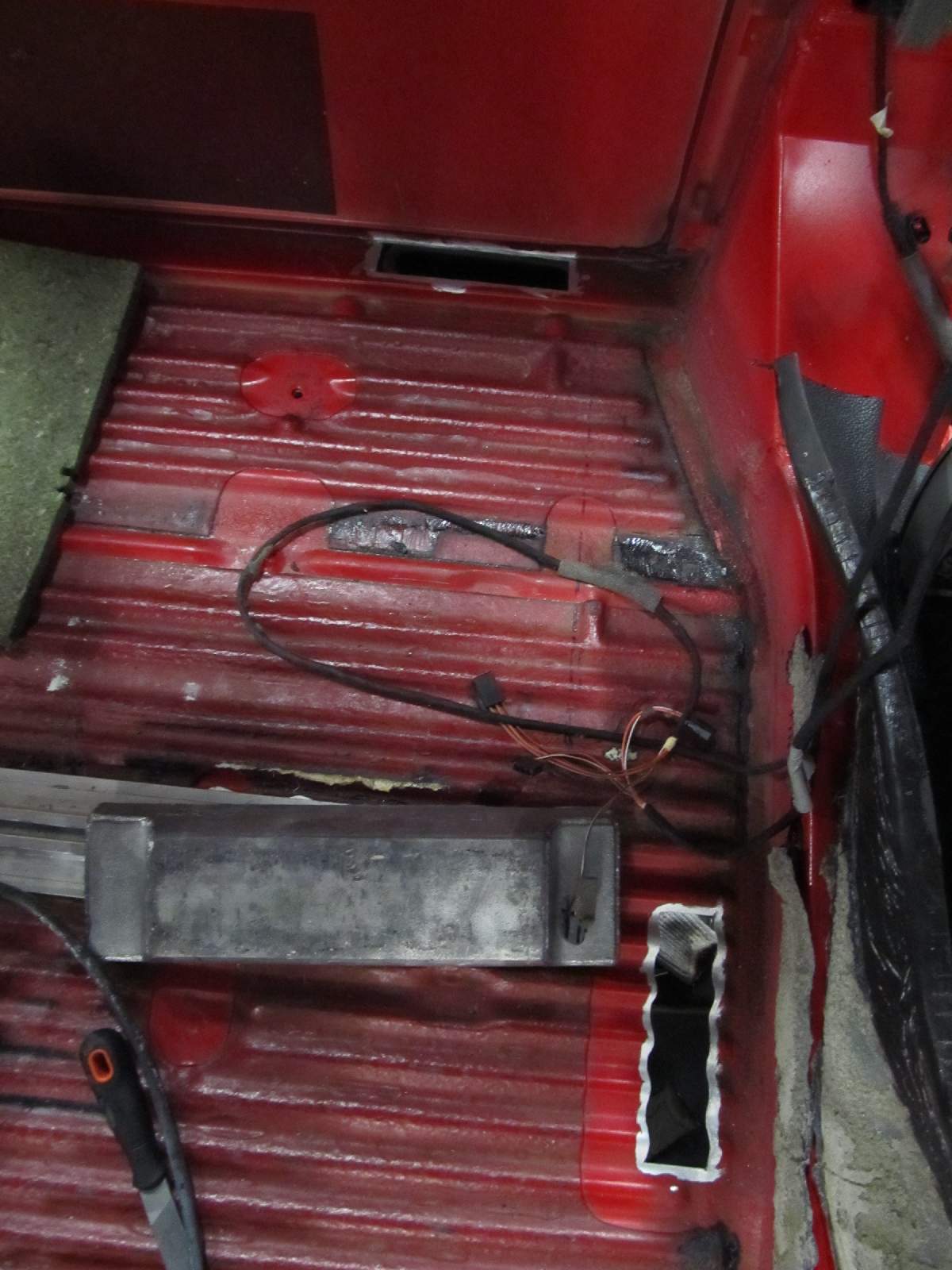

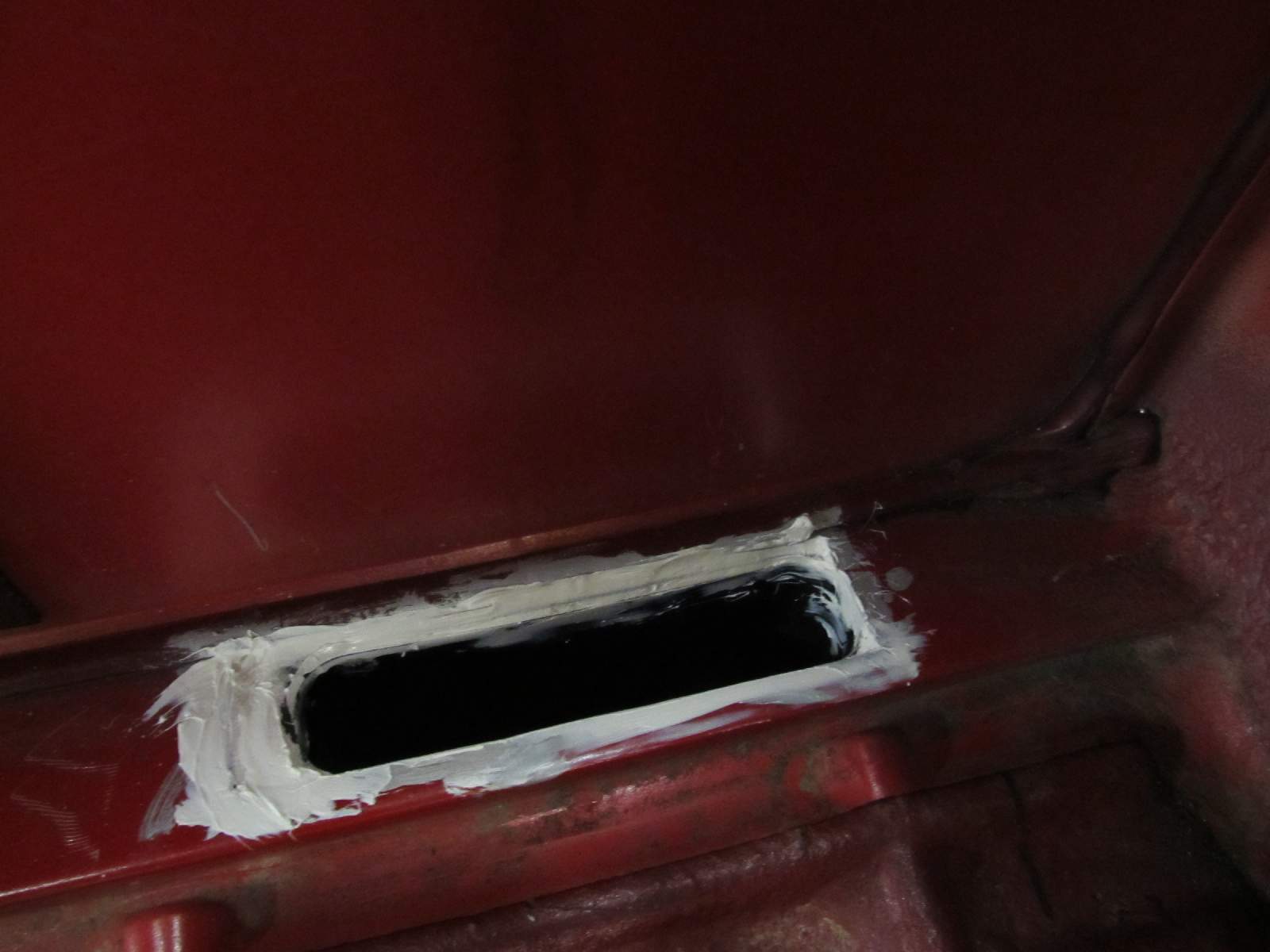

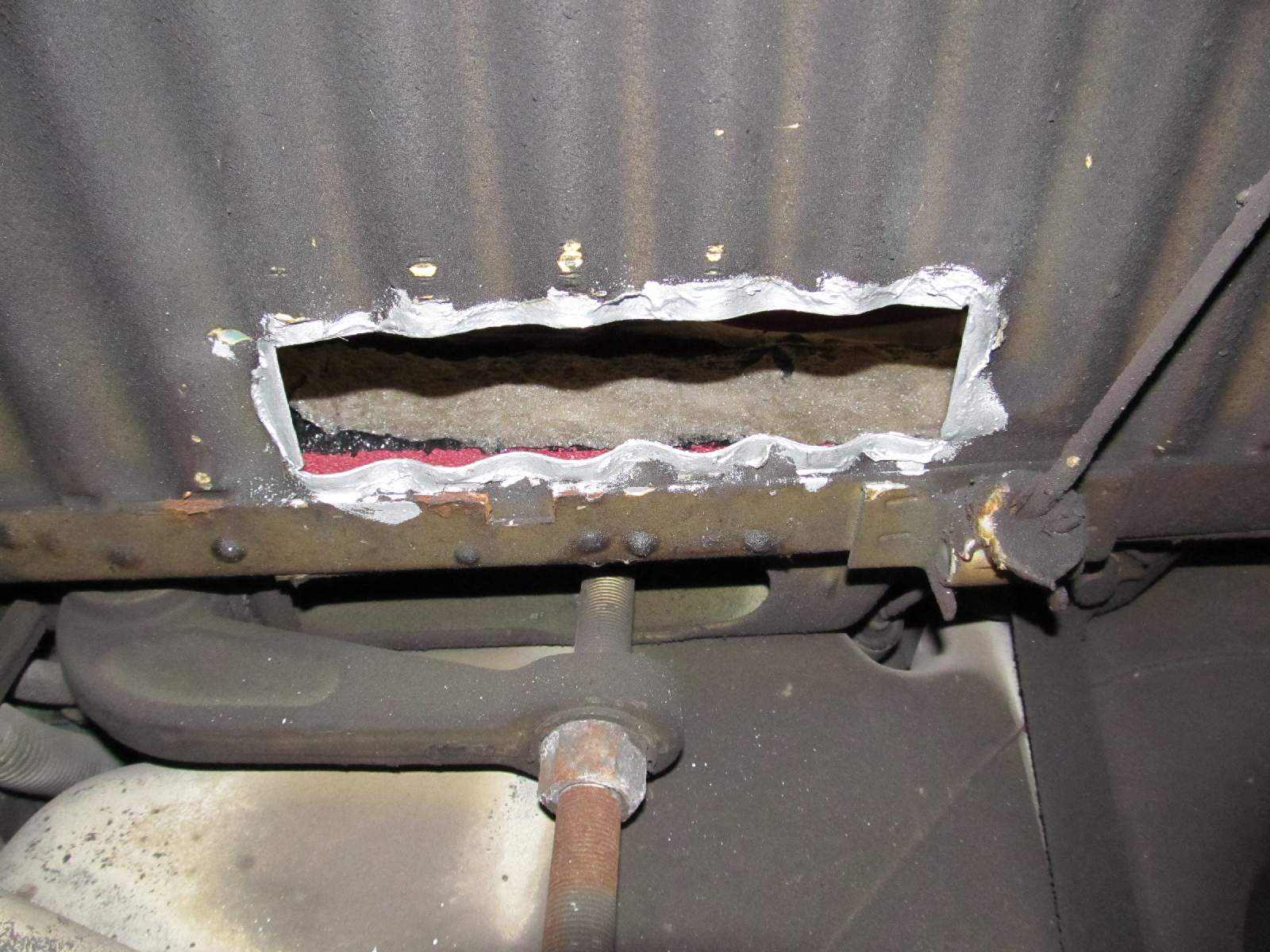

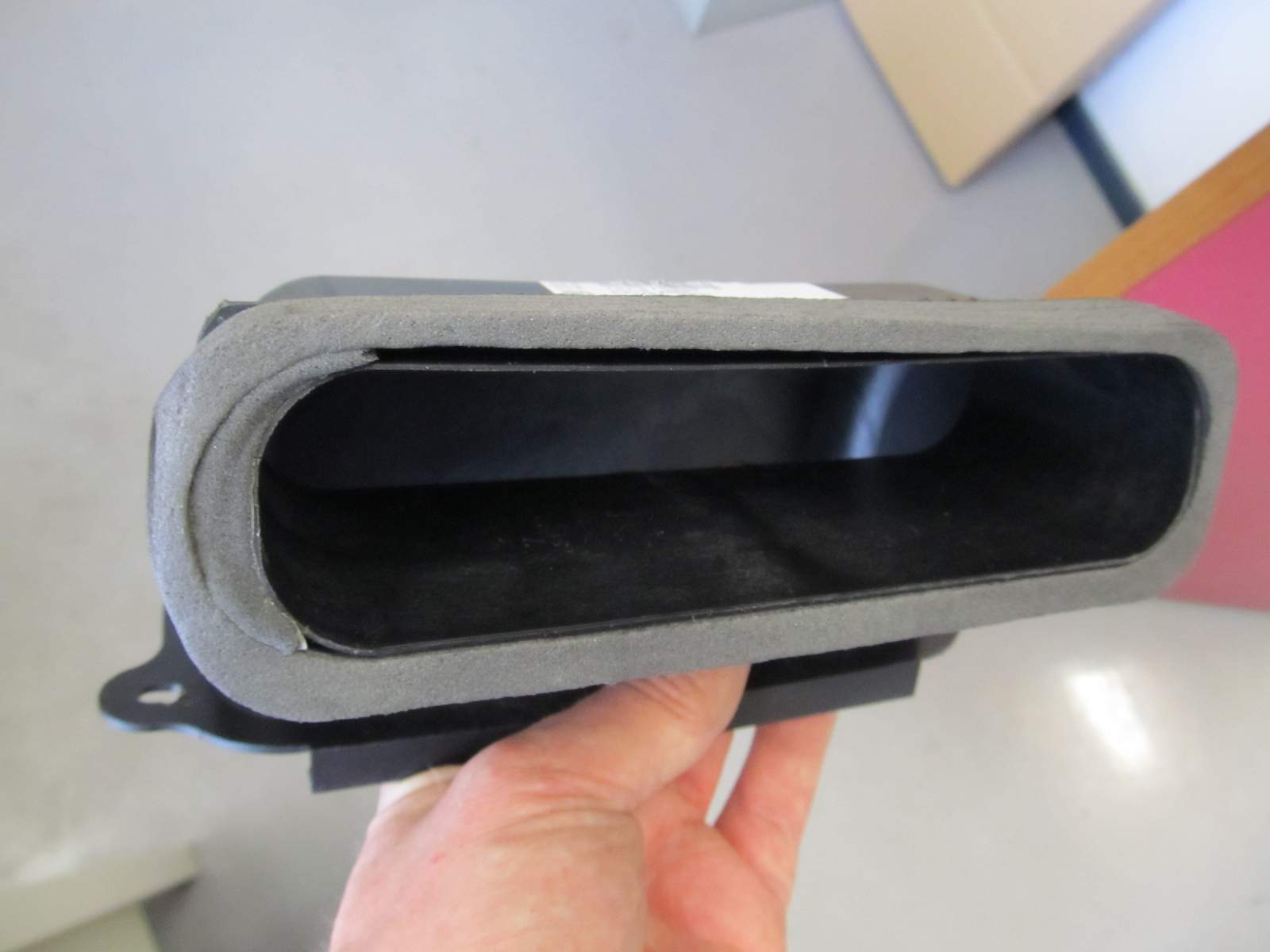

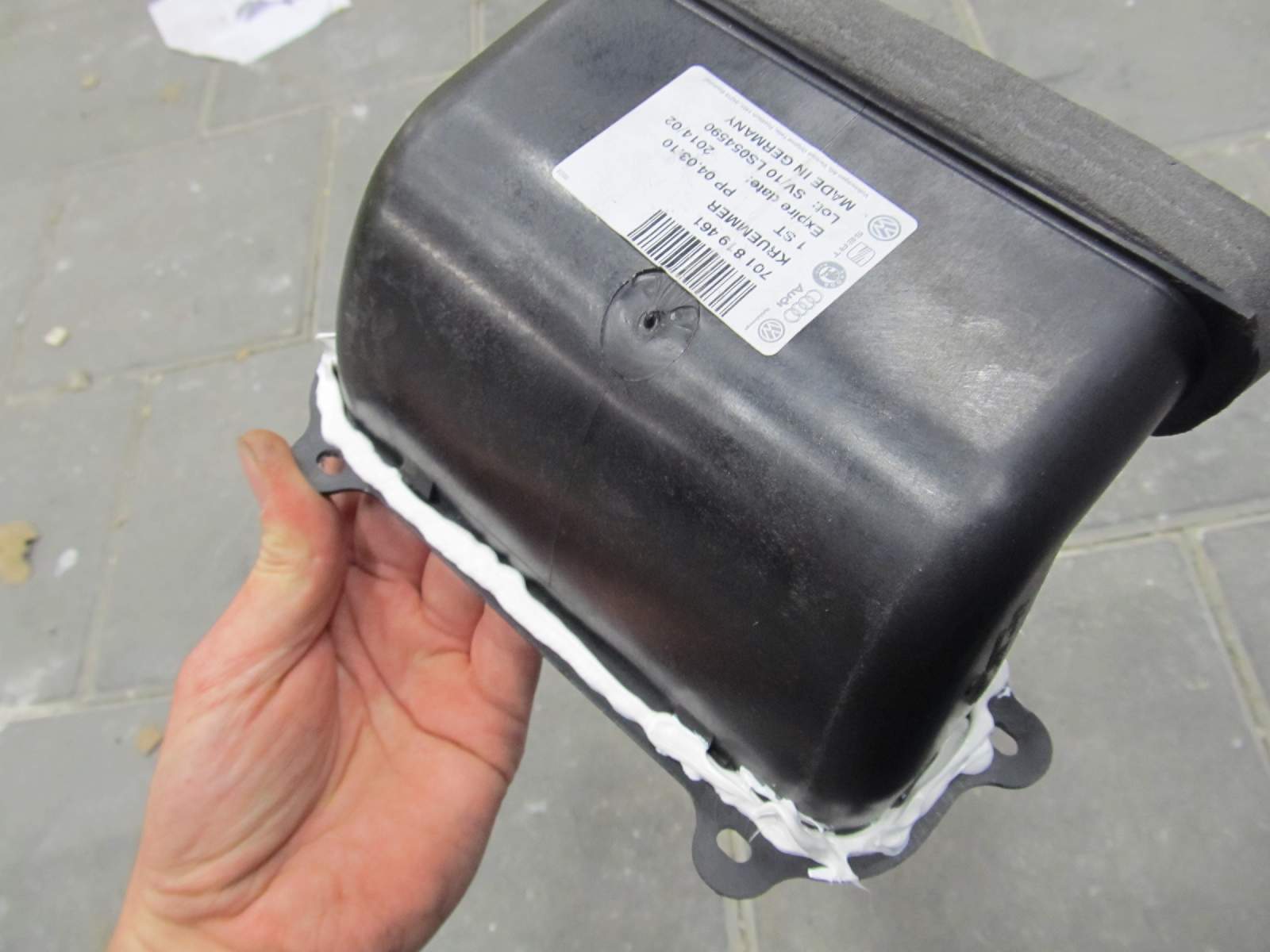

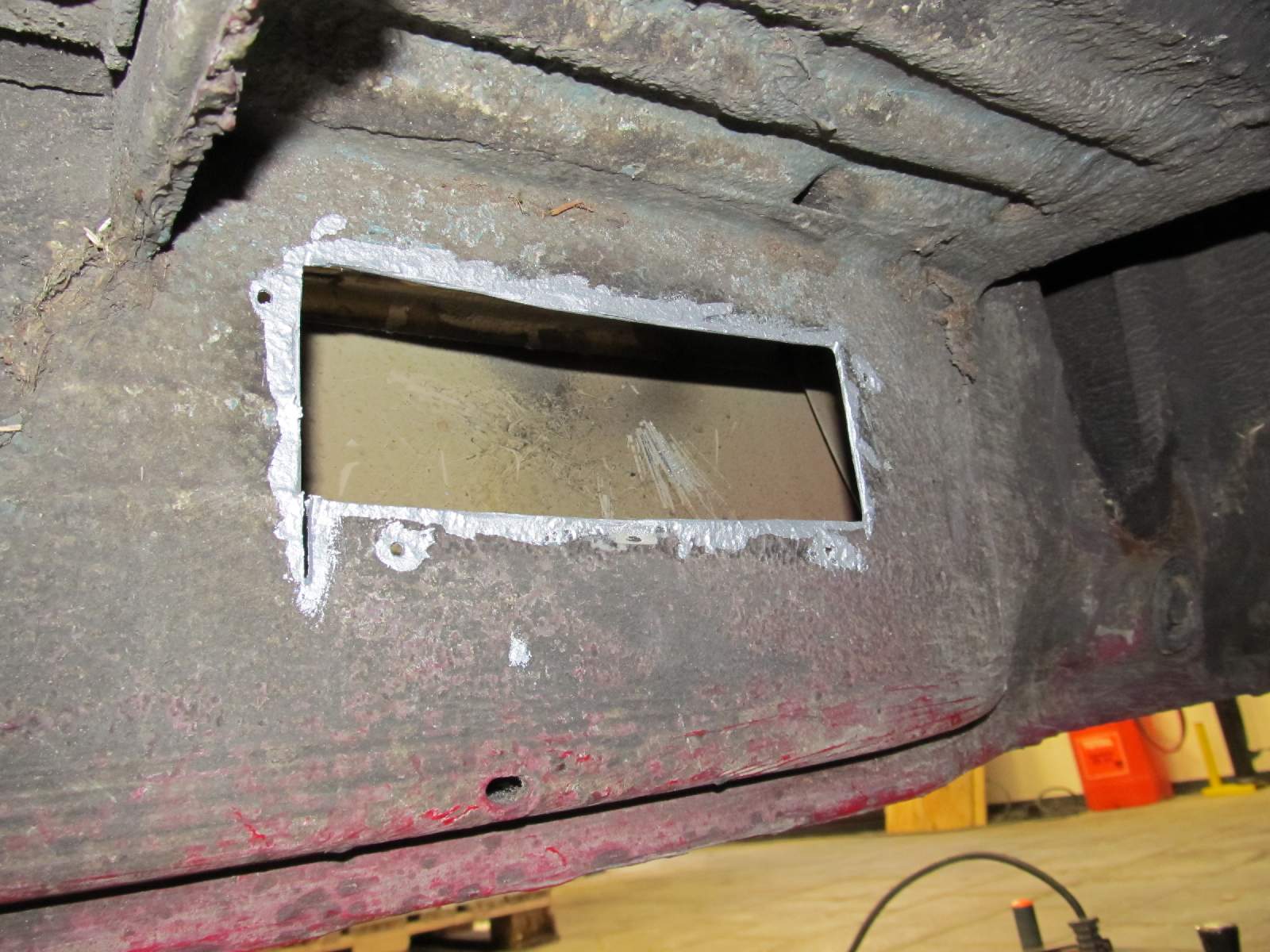

Het maken van de doorvoeringen vond ik echt een takke klusje. Vooral omdat ik zonder brug werk. Het plaatsbepalen ervan vond ik vrij lastig en het ervoor zorgen dat de 2 gaten voor de aanzuiglucht precies tegenover elkaar komen ging ook niet helemaal lekker.
Je moet zorgen dat die bocht netjes in de balk past. Het slijpen en zagen ging niet helemaal lekker, ook dat zie je aan de foto's. Met iets meer geduld had ik het beter gekund maar ja, het eindresultaat telt en daar ben ik tevreden over.

[jorritK]

.

[jorritK]

Ook niet geheel onbelangrijk is het zo goed als mogelijk uitzuigen van de koker waar de 2 doorvoeringen voor de aanzuig in zitten. Dit geeft echter nooit voldoening is mijn ervaring. Je kunt niet alles opzuigen vanwege de plakkerige binnenkant. Tip van BenTDI om een niet al te sterk magneetje te gebruiken zou kunnen werken. Try it!

Dit zijn meteen de laatste foto's van de standkachel tot nu toe. Inmiddels ben ik verder gegaan met het isoleren van de vloer en het plaatsen van de kabelboom. Morgen zal ik even een stukje electra plaatsen, en daar heb ik nog wel wat hulp bij nodig. Dan bedoel ik met name de gele stekker bij de zekeringkast. Ik heb alle schema's maar moet daar even op weg worden geholpen. Ik snap niet helemaal hoe ik die moet lezen.

Voor nu, weltrusten!

[jorritK]

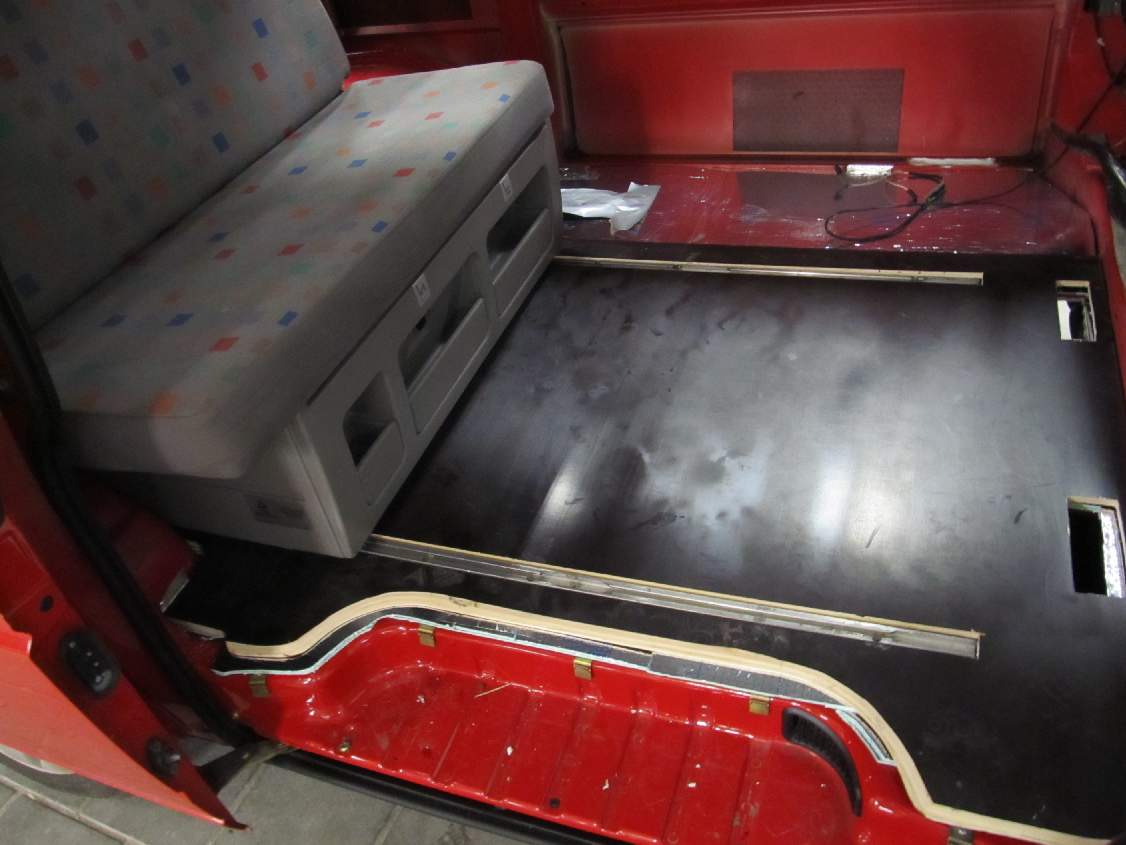

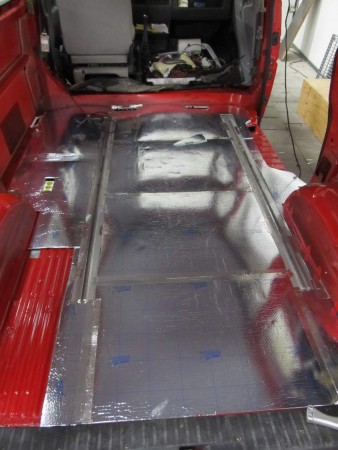

Stukje electra komt later. Ik wil nog wat betere foto's maken vandaar. Maar als troost een stukje vloerisolatie

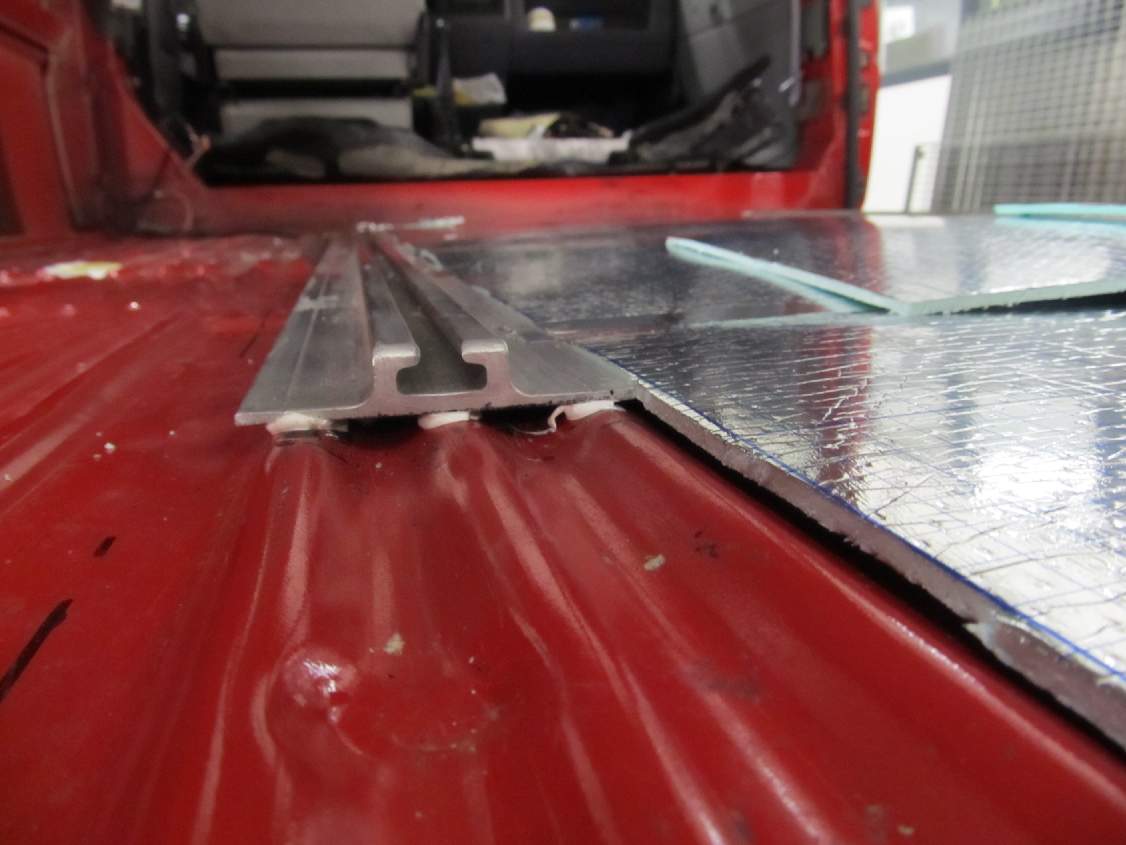

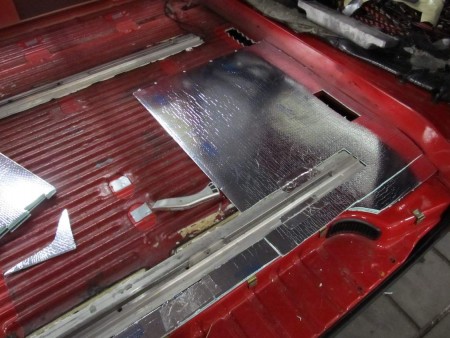

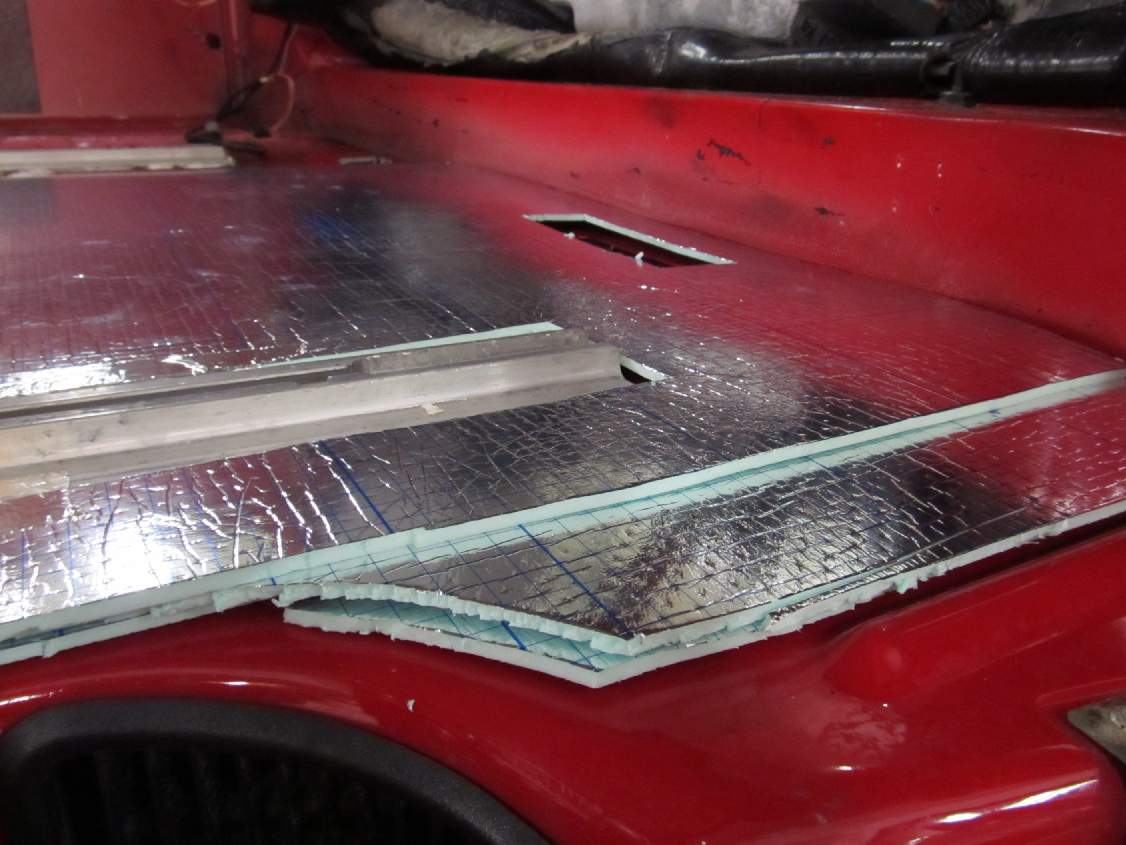

Ik heb gekozen voor een 5 mm dikke vloerisolatielaag bestaande uit PU-schuim en voorzien van alu-folie. De platen zijn onderling nog gekoppeld met alu-tape. Voor de stabiliteit een 12 mm dikke betonplexplaat erover heen. Ik ben nog altijd op zoek naar het juiste vinyl, als afwerking. Komt goed.
Sommige laten de complete vloer doorlopen onder de keuken, ik ga dat niet doen, al zou het misschien net gaan. Ik laat alleen de isolatielaag doorlopen. Momenteel ligt de betonplex nog los. Uiteindelijk kit ik hem vast op de flensen van de glijstukken/vloerrails en rondom tegen de carrosserie. Ik ga dit met acrylkit doen.

[jorritK]

Het resultaat...

[BenTDI]

Leuk dat je weer terug bent Jorit ....heb je gemist en mooie foto's ...ik ben er ook mee bezig (standkachel eberspacher) en als het klaar is maak ik wel een project ....
En Oscar heeft goed geleverd ...maar hij moet nog wel gaan werken he met een sensor bij mij op de regelunit in het hemeltje ...
Inmiddels hangt ie er al onder en met de zijkant aanzuig pijp aangesloten idd een K klus ...maar ook gelukt bij mij...nu nog de doorvoer warme lucht +aansluiting diesel pompje en T stuk en doorvoer kabelboom en dat wil ik net naast de aanzuig rechts doen...
Groetjes Ben

[erik988]

Ha Jorrit,
Dat ziet er goed uit! Mooi isolatiemateriaal. Weer een bult werk verzet zo te zien. Zo te zien is het uiteindelijk goed gekomen met de geleiders voor de bedbank. Ik hoop komend weekend de kabelboom uit de donorbus te halen en over te plaatsen, maar misschien kom ik niet uit met de tijd. Ik ben nu druk bezig met het renoveren van de kastjes. Ik was niet zo weg van de paarse accenten... en ook de indeling van de hoge kast achterin vind ik onpraktisch en rijp voor herindeling. Kost allemaal tijd he, die voorbereidingen en aanpassingen. Als ik de foto's van jouw standkachel zie krijg ik de indruk dat er bij mij een ander type onder hangt. Of is dat ook de D2l? Als je nog detailfoto's nodig hebt van 't één of ander, laat maar weten. Ik probeer relevante foto's zo veel mogelijk te plaatsen op http://camperbus.webs.com/ombouwnaarwestfalia.htm" onclick="window.open(this.href);return false;

[erik988]

Ha Jorrit,
Ik zag dat je met de bekabeling aan de slag ging/gaat. Heb je hier wat aan?

groet,
Erik.

[jorritK]

Hoi Erik, dat schema heb ik al, maar bedankt in elk geval! Jij bent goed bezig met die herindeling, dat ziet er inderdaad doordacht uit. Als je toch bezig bent met de complete metormafose van de kastjes kun je de herindeling idd beter meteen doen.
Ik heb idd een ander type standkachel. De D3LP is het. Weet jij waar ik die gele stekker bij de zekeringkast aansluit?

[jorritK]

Zo, daar zijn we weer!
Ik heb de afgelopen weken een hoop gedaan. De kabelboom, standkachel monteren en testen, stoel en bankbekleding 5x gereinigd met een waterstofzuiger en speciale tapijtreiniger, wanden geisoleerd met 25 mm armaflex, kasten erin gezet en alle verbruikers inclusief het bedieningspaneel getest.
Conclusie: alles werkt prima behalve de indicatie voor de afvalwatertank. Daar heb ik al wat over gelezen en wellicht krijg ik die toch nog aan de praat. Tevens heb ik geen buitentemperatuursensor aangesloten, echter kan ik die temperatuur wel aflezen op de climadisplay. Misschien dat ik toch nog een sensor ga plaatsen om de display volledig te laten functioneren. Het opladen gaat met 14.1 tot 14.3V.
Gisteravond het hemeltje en de A-stijlbekleding geplaatst, wat een drama is dat, zeker als je aan de linkerkant naast de camper kabelboom nog extra kabels legt. Uiteindelijk dik tevreden met het resultaat. Alleen jammmer dat mijn bedieningsunit geen rood-verlichte toetsen heeft. Ben jaloers Ben!
Morgen de kasten er weer uit. Vervolgens verder met 15 mm armaflex isolatie achter het keukentje (minder ruimte aldaar), wielkas bekleden, gasafvoer en andere doorvoeringen definitief aansluiten. Daarna gaat de vloerbedekking (met een extra vloerisolatie bestaande uit oa bitumen) aan de voorzijde erin. Stoelen erop enz..

Heel erg veel tijd gestoken in het zoeken en lezen hier op het forum en t4wiki.de. Wat een bronnen van informatie. Oskar bedankt voor het ontbrekende kabeltje voor het aansluiten van de kabelboom op de zekeringkast naast het stuur en ook Ben uiteraard voor het meedenken en zoeken naar de juiste oplossingen en tips.

Nu weer even een zooi foto's.
Oja, ik denk dat we ons maar eens aanmelden voor het camperweekend, zo dicht bij huis kunnen we niet laten schieten natuurlijk!

[jorritK]

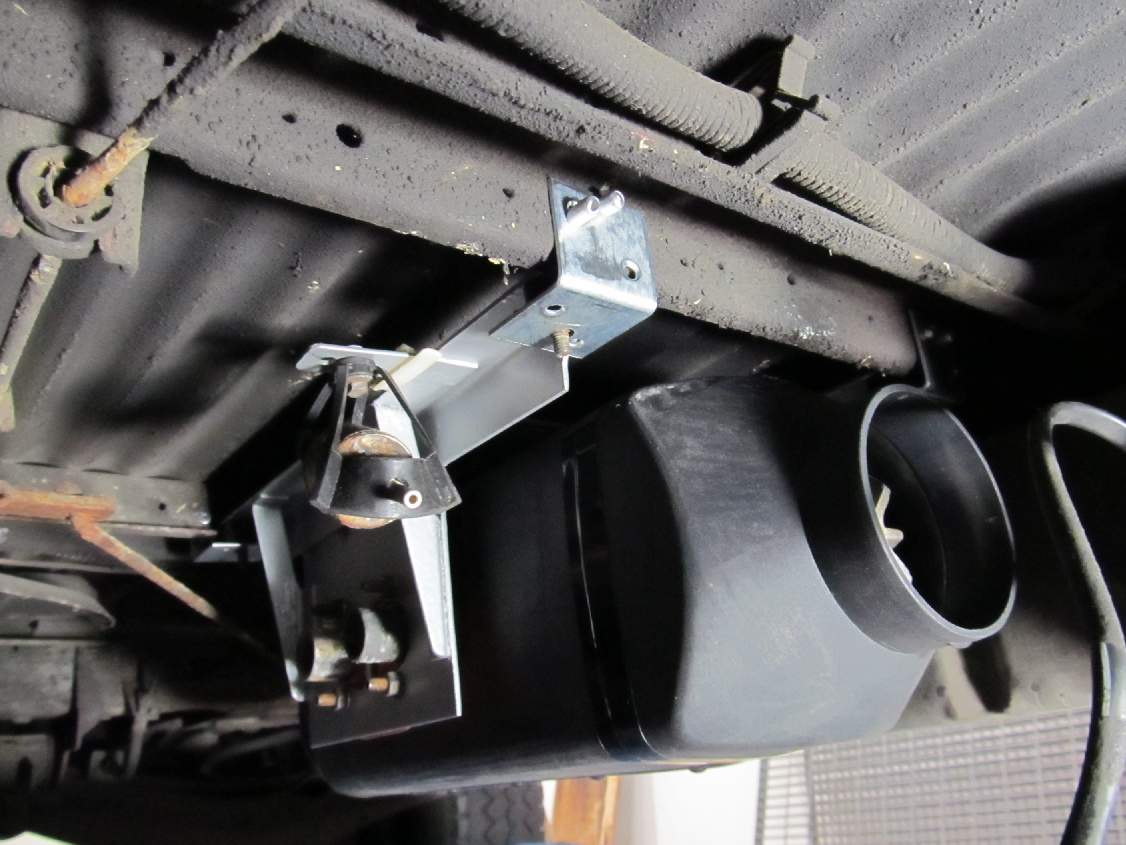

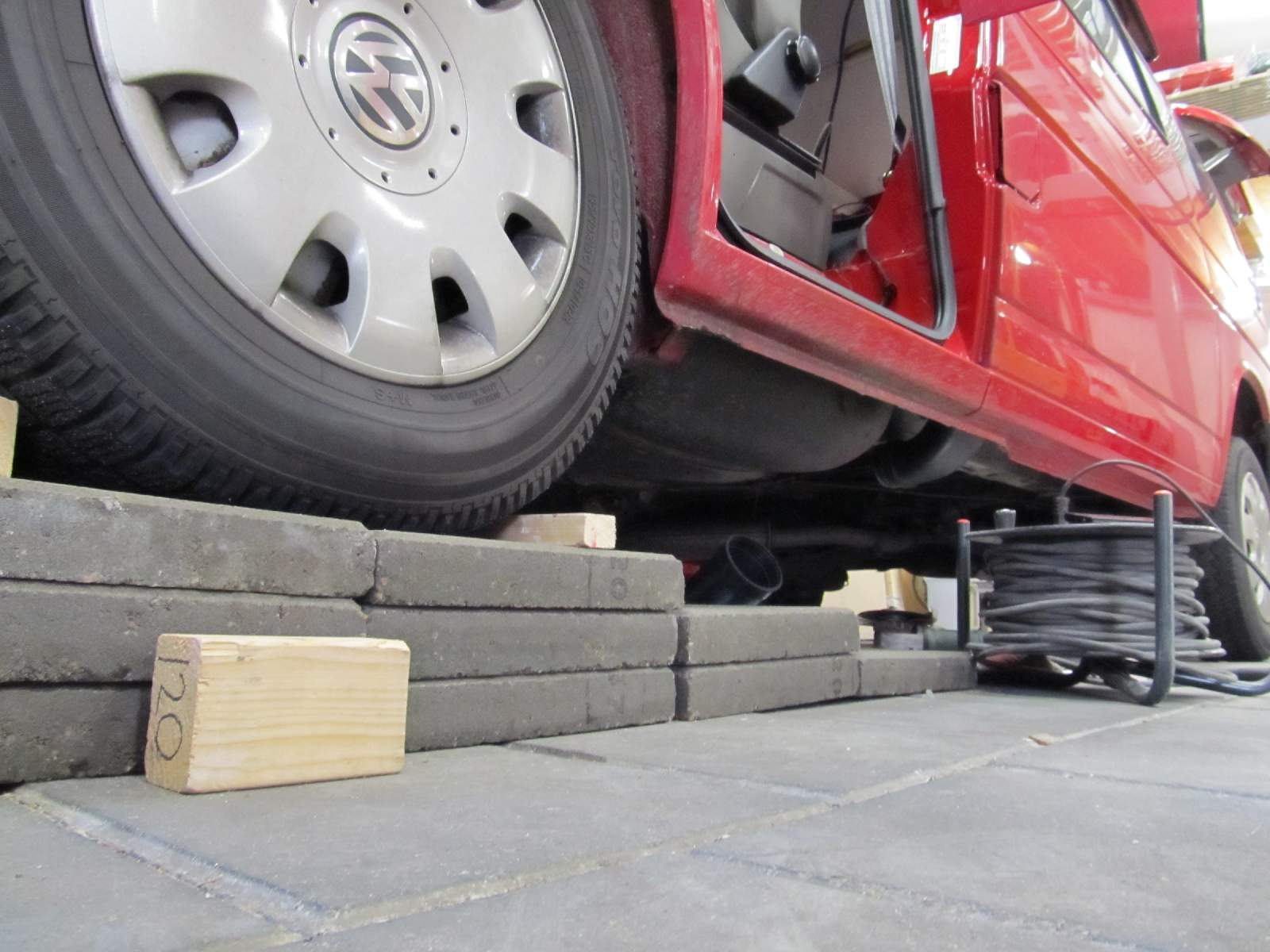

Standkachel monteren zonder brug, maar met stoeptegels :)

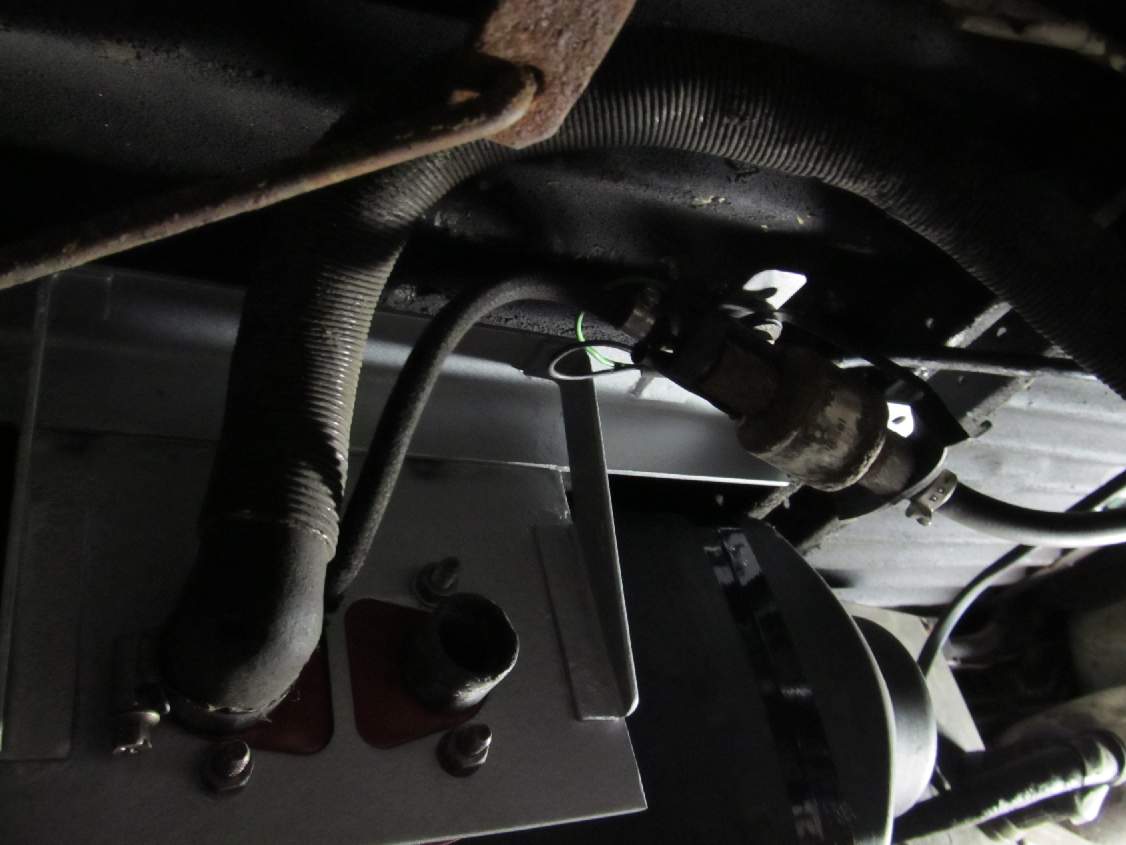

Het was een lange dag. Van 10:00 tot 23:00 op een zaterdag, maar na een paar belletjes met BenTDI en een beetje lef en gezond verstand wel een werkende kachel!
