The next level

[Pascal-141]

@ Walter,
hoe kan ik zien voor welke materiaaldikte hij maximaal geschikt is?
De hoogte dus dikte kunnen we instellen,
en het is gewoon een handbankje, dus rustig aan gedaan.
Even een andere zetbank kiezen zit er niet in, want dit is hetgeen we op het werk hebben.

Over de radius, ik moet een 2x een hoek van ongeveer 30 graden maken, een keer de diepte in, en een keer weer om vlak te komen.
Er zijn filmpjes bekend en ook materiaalbeschrijvingen, dat je met een freesje van de helft van de buighoek kunt voorbewerken,
maar zo'n freesje heb ik niet en zo handig ben ik ook niet.

Dus ga ik kijken voor ander materiaal..

Door de plaatdikte anders in te stellen (= "te groot" ) , kun je ook een grotere radius bereiken , zodat het niet zo "scherp" geplooid word , maar met een afronding.

En ALU plaat is perfect geschikt om te plooien , zelfs in een vrij scherpe hoek , maar je dient daarvoor het correcte materiaal te kiezen (= zachte alu . Harde alu plooit niet , de zachte wel. )

[ktmkrik]

Nagenoeg elke zetbank is instelbaar en voor zover ik zien kan die van jou ook Peter.
Zie op de foto aan de bovenkant een spindel dus ook instelbaar, deze stel je een fractie minder af dan jou materiaal dikte.
Dan zit er aan het bewegende deel zeg maar waar je mee zet als het goed is aan de onderkant ook 2 spindels (links en rechts) die je stellen kan.
Het onder mes laat je zover zakken als je materiaal dik is en dan is elk materiaal te zetten wat je ook maar wil.
Een tip om scheuren te voorkomen is van tevoren even met een fohn of brander het materiaal verwarmen en rustig zetten, moet gek gaan als het dan nog gaat scheuren.
Mocht je nog vragen hebben stel ze gerust want heb ruime ervaring als zetter.

[ktmkrik]

En ALU plaat is perfect geschikt om te plooien , zelfs in een vrij scherpe hoek , maar je dient daarvoor het correcte materiaal te kiezen (= zachte alu . Harde alu plooit niet , de zachte wel. )

Ben ik niet met je eens Pascal, elk type (lees hardheid) alu is te zetten zolang je maar met beleid zet en de juiste temperatuur in je materiaal hebt!

[ktmkrik]

Zie onderstaande link waar de basis begrippen van een zetbank goed worden uitgelegd en op pagina 160 is mooi te zien hoe je dit in zou moeten stellen.
https://maken.wikiwijs.nl/userfiles/693 ... dfc2d4.pdf

[heemskerk]

Wanneer ik de foto van het proefstukje van Peter zo bekijk is het onderliggende probleem niet de scherpte van de hoek maar het tussenliggende materiaal welke zich niet (gemakkelijk?) laat comprimeren en er een overmatige rek op de buitenste buigzijde ontstaat?

[Multivan Generation]

Inderdaad, dat is een goede analyse Heemskerk..
We spreken over aluminium dikte van 0,21 en 0,30 mm,
en een totale dikte van 3 en of 4 mm.

Het was een suggestie van iemand,
ik heb het geprobeerd en voor mij is het niet toepasbaar met de middelen die tot mijn beschikking staan.
Is dat erg? Nee hoor, gewoon leerzaam
Voor deze toepassing die ik in gedachten had, even niet toepasbaar.
Niet alles hoeft meteen goed te gaan, want dan leer je niets..

Geeft niet, RVS in 2 mm dikte kan ik ook zo nemen..

[heemskerk]

Inderdaad, dat is een goede analyse Heemskerk..
We spreken over aluminium dikte van 0,21 en 0,30 mm,
en een totale dikte van 3 en of 4 mm.

Het was een suggestie van iemand,
ik heb het geprobeerd en voor mij is het niet toepasbaar met de middelen die tot mijn beschikking staan.
Is dat erg? Nee hoor, gewoon leerzaam
Voor deze toepassing die ik in gedachten had, even niet toepasbaar.
Niet alles hoeft meteen goed te gaan, want dan leer je niets..

Geeft niet, RVS in 2 mm dikte kan ik ook zo nemen..

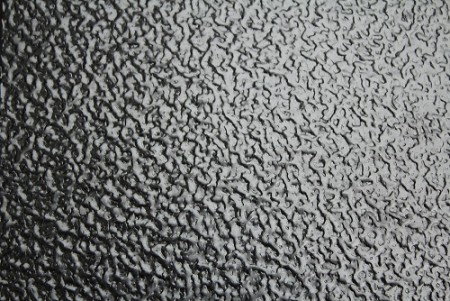

Ik vind dit hamerslag geprofileerd aluminiumplaat een mooie professionele uitstraling hebben. Is dat wat voor je project?

[ktmkrik]

Inderdaad, dat is een goede analyse Heemskerk..
We spreken over aluminium dikte van 0,21 en 0,30 mm,
en een totale dikte van 3 en of 4 mm.

Het was een suggestie van iemand,
ik heb het geprobeerd en voor mij is het niet toepasbaar met de middelen die tot mijn beschikking staan.
Is dat erg? Nee hoor, gewoon leerzaam
Voor deze toepassing die ik in gedachten had, even niet toepasbaar.
Niet alles hoeft meteen goed te gaan, want dan leer je niets..

Geeft niet, RVS in 2 mm dikte kan ik ook zo nemen..

Wat jou is overkomen ligt puur aan de afstelling van de zetbank Peter.
In theorie moet het ondermes om het materiaal heen draaien wat het nu niet deed en waardoor er scheuren in de plaat kwamen en het binnenmateriaal.
NedZink heeft namelijk de plaat NedZink NOVA COMPOSITE die een fractie dikker is als jou materiaal en die is gewoon normaal te zetten als de bank goed is afgesteld.
Maar succes gewenst met je test proces!

[ktmkrik]

Inderdaad, dat is een goede analyse Heemskerk..
We spreken over aluminium dikte van 0,21 en 0,30 mm,
en een totale dikte van 3 en of 4 mm.

Het was een suggestie van iemand,
ik heb het geprobeerd en voor mij is het niet toepasbaar met de middelen die tot mijn beschikking staan.
Is dat erg? Nee hoor, gewoon leerzaam
Voor deze toepassing die ik in gedachten had, even niet toepasbaar.
Niet alles hoeft meteen goed te gaan, want dan leer je niets..

Geeft niet, RVS in 2 mm dikte kan ik ook zo nemen..

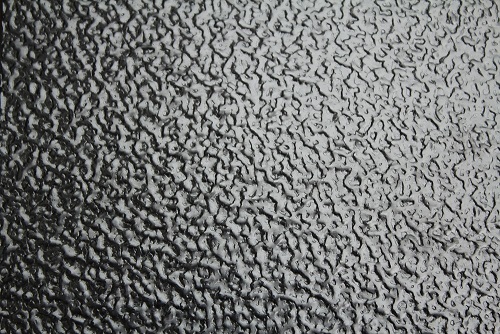

Ik vind dit hamerslag geprofileerd aluminiumplaat een mooie professionele uitstraling hebben. Is dat wat voor je project?

Dit is toch een plaat met een dikte van 0,5 - 0.6mm?

[Multivan Generation]

@ Heemskerk.
Die plaat vind ik niet mooi.
Het moet strak zijn.
Ook gemakkelijker met schoonhouden.
Leuk dat jullie meedenken..

Ik heb geen haast hoor..

[moosev]

Om het dossier compleet te maken hier nog de bewerkingsinstructies van het dibond:
http://www.ispaplastics.nl/download516

[Pascal-141]

En ALU plaat is perfect geschikt om te plooien , zelfs in een vrij scherpe hoek , maar je dient daarvoor het correcte materiaal te kiezen (= zachte alu . Harde alu plooit niet , de zachte wel. )

Ben ik niet met je eens Pascal, elk type (lees hardheid) alu is te zetten zolang je maar met beleid zet en de juiste temperatuur in je materiaal hebt!

weet ik ,( ik doe het ook heel regelmatig voor mijn werk) , maar niet iedereen is in de mogelijkheid om alu platen correct en homogeen te verwarmen , daarom ga ik er van uit dat het in dit geval gewoon gaat om een alu plaat plooien op een zetbank zonder ander hulpmiddelen.
Daarom dat wij op het werk om te plooien (gemakshalve) zachte alu nemen .

[Giela]

Mooie T5 en zover mijn kennis rijkt, gebouwd met de mooie onderdelen :)

[Multivan Generation]

Gewoon omdat het kan .. en wel netjes is.

[De_Vermeulen]

Heel mooie topic om te volgen en leerzaam
Mag ik vragen waar je die kap op de rechterkoplamp kan vinden?
Greetz
