Flexibel zonnepaneel 100W op hefdak T4: how to

Ben je bezig met een leuk of ingrijpend project aan je bus. Plaats deze dan hier
Gebruikersavatar
Timy
Berichten: 82
Lid geworden op: wo sep 21, 2016 22:09

Flexibel zonnepaneel 100W op hefdak T4: how to

Bericht door Timy » zo mar 18, 2018 15:28

Naar aanleiding van het Z.P.P. topic van Catsailor geinspireerd geraakt om toch ook zelf te 'pielen'.
Vorige week hebben wij een 100W flexibel zonnepaneel van het merk Wattstunde aangeschaft incl. laadregelaar, Sika-kit en de bedrading (5m). Totaal € 250,- lichter maar ik was tevreden. Veel goedkoper lukt volgens mij niet tenzij je uit China o.i.d. dingen laat overkomen.
Bewust voor de 100W gekozen omdat deze qua formaat mooi op het dak past en qua kracht voldoende zou moeten zijn. Wat ik uiteindelijk begreep is dat het aantal W in de buurt van het AH van de accu moet komen. Als wij de 100W te weinig vinden kan er nu nog een extra 100W achter.

Gisteren nog wat laatste montage dingetjes gekocht zodat ik niet misgrijp tijdens montage. Helaas is het nu vanwege de kou niet mogelijk om het paneel te plaatsen (moet > 15gr zijn) maar de voorbereiding kan natuurlijk wel!
Bijlagen
Laatst gewijzigd door Timy op zo mar 18, 2018 16:05, 4 keer totaal gewijzigd.

Gebruikersavatar
Timy
Berichten: 82
Lid geworden op: wo sep 21, 2016 22:09

Stap 1 de spullen

Bericht door Timy » zo mar 18, 2018 15:35

Omdat ik er gestoord van wordt om constant heen-en-weer te lopen tijdens het klussen alles klaar gelegd.

Als eerste moet je de laadregelaar aansluiten op de accu, hierna mag je pas het paneel aansluiten. Waarom? Geen idee, maar het werd mij op het hart gedrukt! Gok dat het te maken heeft met de spanning die anders ongeremd doorstroomd naar de accu ofzo.
Wat heb ik gebruikt voor de montage van de regelaar:
- 10m kabel tbv 220v bij de bus
- Kabelstripper
- schroeven RVS
- kabelschoentjes met oog (tbv montage op accu)
- 5m kabel (ingekort naar ca 150cm)
- kniptang
- laadregelaar
- kruiskop schroevendraaier
- platkop schroevendraaier (klein)
- boor met houtboortjes
- steeksleutels (uiteindelijk 10 en 13 gebruikt)
Bijlagen
Laatst gewijzigd door Timy op zo mar 18, 2018 16:06, 5 keer totaal gewijzigd.

Gebruikersavatar
Timy
Berichten: 82
Lid geworden op: wo sep 21, 2016 22:09

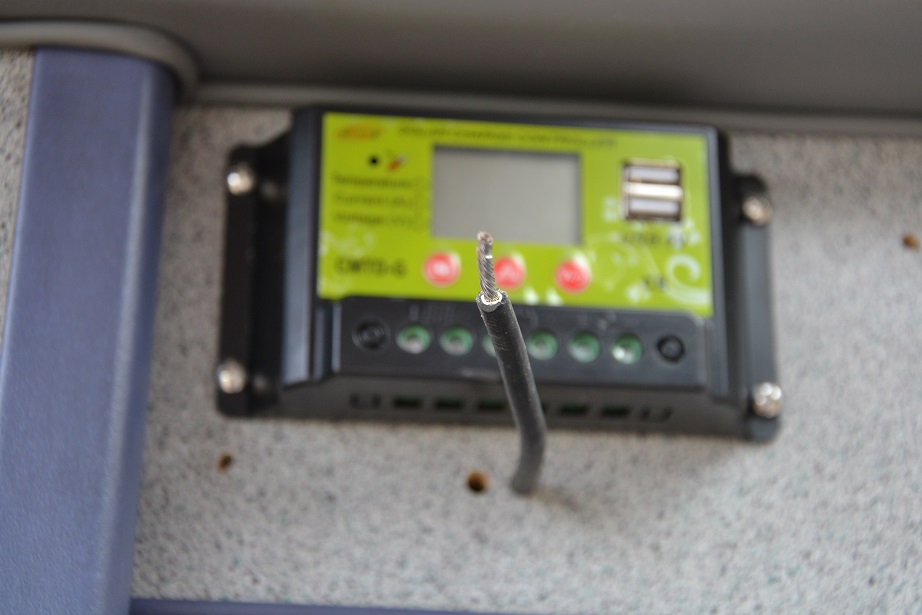

stap 2: de montage van de laadregelaar

Bericht door Timy » zo mar 18, 2018 15:38

Als eerste wilde ik de laadregelaar plaatsen daarna pas draden doorvoeren etc. Niet teveel in het zicht, maar wel zichtbaar indien nodig (wilde het niet in een kastje weggemoffelen). Uiteindelijk hebben we gekozen voor de achterplaat. Voordeel is ook dat ik nu de USB-poortjes kan gebruiken om 's nachts een GSM te laden binnen bereik.
Bijlagen
Laatst gewijzigd door Timy op zo mar 18, 2018 16:06, 2 keer totaal gewijzigd.

Gebruikersavatar
Timy
Berichten: 82
Lid geworden op: wo sep 21, 2016 22:09

Stap 3: Kabels door het hout

Bericht door Timy » zo mar 18, 2018 15:41

Na het plaatsen van de laadregelaar wilde ik ervoor zorgen dat ik zo min mogelijk zichtbare draden had. Dus een boortje gekozen dat exact de maat van de kabels had. Voordeel is dat de kabels ook direct stabiel erin zitten en er niet zomaar spanning (fysiek..) op kan komen. De kabels kan je zonder verder gaten te maken naar de accu doorvoeren. De inbouw van Westfalia California heeft genoeg hoekjes en gaatje waar je de kabel doorheen kan voeren. Daar werd ik dus wel blij van!
Ik heb de complete 5m doorgevoerd en pas na het exact meten van de afstand laadregelaar->accu de kabel geknipt.

Op een later moment (na het plaatsen van het paneel) ga ik ook de draden die achterlangs lopen nog netjes bij elkaar binden en vastzetten.
Bijlagen
Laatst gewijzigd door Timy op zo mar 18, 2018 16:07, 4 keer totaal gewijzigd.

Gebruikersavatar
Timy
Berichten: 82
Lid geworden op: wo sep 21, 2016 22:09

Stap 4: Aansluiten op de accu

Bericht door Timy » zo mar 18, 2018 15:42

Eerst heb ik zitten klooien omdat ik de accu niet wilde uitbouwen. Na 5 min heb ik het opgegeven en de gekozen voor de verstandige aanpak. Even de accu los en binnen bereik eraan werken, toch makkelijker.. Exact uitgemeten waar ik de draden moest knippen en de rest apart gelegd t.b.v. de montage van het zonnepaneel op een later moment. Ik had ca 150cm nodig van laadregelaar tot op de accu.
Bijlagen
Laatst gewijzigd door Timy op zo mar 18, 2018 15:57, 2 keer totaal gewijzigd.

Gebruikersavatar
Timy
Berichten: 82
Lid geworden op: wo sep 21, 2016 22:09

Stap 5: laadregelaar werkt!

Bericht door Timy » zo mar 18, 2018 15:48

Na eerst de min gemonteerd te hebben ook de plus erop. Et voila! De laadregelaar werkt!
Zodra ik tijd heb en het <15gr is ga ik het zonnepaneel monteren. Hiervoor heb ik al een grijze kabelgoot klaar liggen en een soort 'ankerkapjes' wat uit de botenwereld komt. Deze worden volgende week geleverd, hiervan plaats ik dan (uiteraard) nog een foto. Ze zijn bedoeld om de doorvoer op het dak 100% waterdicht en weerbestendig te maken.
Bijlagen
