Spookgeluid - Dynamoruis / OPGELOST

vragen over de T5
Gebruikersavatar
Mickel Moen
Berichten: 1548
Lid geworden op: do mei 21, 2009 15:19
Locatie: Súdwest-Fryslân
Contacteer:

Spookgeluid - Dynamoruis / OPGELOST

Bericht door Mickel Moen » ma nov 08, 2010 17:04

Ik heb een heel vreemd probleem.

Sinds enige tijd heb ik over de radio een heel hoog scherp fluitend geluid. Alleen als de radio (Becker) in de cd-stand staat waarop ik dan weer een iPod -touch aangesloten heb voor muziek en navigatie, dus in de houder van TomTom.
Zet ik de radio in radiostand of uit dan is het geluid dus weg.

Het rare is nu, dat het geluid reageert op het koppelen. Als ik de koppeling intrap verdwijnt het geluid en het komt weer terug met het laten komen van de koppeling en het neemt ook toe met het toerental. Het is dus net of je op een jankende Japanner zit. Geeft wel een racegevoel, maar het is niet de bedoeling. Iemand enig idee hoe dit komt en wat ik er tegen kan doen?

Geert

Update 25 mei 2011: ik heb de titel inmiddels aangepast. De benaming voor dit soort ruis is dus dynamoruis. Het is nu ook duidelijk dat de ruis ontstaat tussen de iPod en de radio. Trek ik de signaalkabel eruit, is de ruis weg. Schakel ik de voeding van de iPod - TT-car-kit uit, is de ruis ook weg.
Laatst gewijzigd door Mickel Moen op di aug 28, 2012 22:45, 7 keer totaal gewijzigd.
Groetnis, Geert
.Afbeelding Naar ons project VW T5 van DC naar Camper / Camperen

Gebruikersavatar
Henk250
Berichten: 1880
Lid geworden op: ma mei 28, 2007 17:35
Locatie: Midden Brabant

Re: Spookgeluid

Bericht door Henk250 » ma nov 08, 2010 18:11

Oorzaak weet ik niet,maar bij Hans Anders hebben ze ook oordoppen.

:ikrij :ikrij
www.boardroom-meubilair.nl

Je begint met een pc....en eindigt met Mac.

Gebruikersavatar
Mickel Moen
Berichten: 1548
Lid geworden op: do mei 21, 2009 15:19
Locatie: Súdwest-Fryslân
Contacteer:

Re: Spookgeluid

Bericht door Mickel Moen » ma nov 08, 2010 22:01

Inmiddels na nog wat googelen heb ik denk ik de oorzaak gevonden. Het lijkt door de dynamo te komen en een massa/voedingsprobleem te zijn.

Bijgaand een link:

en: http://www.volksforum.com/forum/showthread.php?t=53152" onclick="window.open(this.href);return false;
en: http://forum.showyoursound.nl/topic.asp?TOPIC_ID=33687" onclick="window.open(this.href);return false;
Maar als iemand er nog meer over weet en misschien de goede oplossing heeft?

Geert
Laatst gewijzigd door Mickel Moen op di mei 24, 2011 22:23, 3 keer totaal gewijzigd.
Groetnis, Geert
.Afbeelding Naar ons project VW T5 van DC naar Camper / Camperen

TsX
Berichten: 396
Lid geworden op: za apr 10, 2010 21:51
Locatie: Vl.brabant / Limburg. België

Re: Spookgeluid

Bericht door TsX » ma nov 08, 2010 23:34

dat je ergens storing krijgt (van je dynamo??) is duidelijk.
het typische oplopend geluid als je toerental omhoog gaat.

wel raar dat het enkel bij het connecteren van je cd-speler / ipod is...
ik zou daar eerder de oorzaak gaan zoeken.
ik vermoed dat als het je dynamo zou zijn dat je het altijd zou moeten hebben, ook als je radio op radio ontvangst staat.

is het een originele radio ?
Tim's Caravelle:
Caravelle -> Multivan ombouw in progress
06 T5 Black
Multivan bumpers
2.5 5cyl TDI+

Gebruikersavatar
Mickel Moen
Berichten: 1548
Lid geworden op: do mei 21, 2009 15:19
Locatie: Súdwest-Fryslân
Contacteer:

Re: Spookgeluid

Bericht door Mickel Moen » ma nov 08, 2010 23:38

Ja, Het is de originele radio. Aangezien het geluid weg is, als je hem op radio zet, lijkt het er dus toch echt op, dat het in het dus ergens in de carkit of de audiokabel ontstaat.

Geert
Groetnis, Geert
.Afbeelding Naar ons project VW T5 van DC naar Camper / Camperen

Harry 341
Berichten: 9960
Lid geworden op: vr jan 12, 2007 20:52
Locatie: Velserbroek

Re: Spookgeluid

Bericht door Harry 341 » di nov 09, 2010 11:38

Henk250 schreef:Oorzaak weet ik niet,maar bij Hans Anders hebben ze ook oordoppen.

:ikrij :ikrij
Henk...Henk....dat is de beter kijkenboer....voor slechter horen moet je naar "beterhoren" :bifun :bifun :knipoog
Old busses never die...they just fade away.....something red..something blue...something gold and something new.

Gebruikersavatar
Henk250
Berichten: 1880
Lid geworden op: ma mei 28, 2007 17:35
Locatie: Midden Brabant

Re: Spookgeluid

Bericht door Henk250 » di nov 09, 2010 22:25

Harry 341 schreef:
Henk250 schreef:Oorzaak weet ik niet,maar bij Hans Anders hebben ze ook oordoppen.

:ikrij :ikrij
Henk...Henk....dat is de beter kijkenboer....voor slechter horen moet je naar "beterhoren" :bifun :bifun :knipoog
Oops,ik haal al die lui ook door elkaar............

:bifun :bifun :bifun :bifun :bifun
www.boardroom-meubilair.nl

Je begint met een pc....en eindigt met Mac.

Gebruikersavatar
Mickel Moen
Berichten: 1548
Lid geworden op: do mei 21, 2009 15:19
Locatie: Súdwest-Fryslân
Contacteer:

Re: Spookgeluid - Dynamoruis

Bericht door Mickel Moen » wo mei 25, 2011 21:00

Het probleem heb ik nog steeds.

Inmiddels een interessant artikel hierover tegengekomen:

http://members.multimania.nl/audiogarag ... n_v1.0.pdf" onclick="window.open(this.href);return false;

Ik heb ook een ground-loop isolator besteld. Eerst dat maar eens proberen.

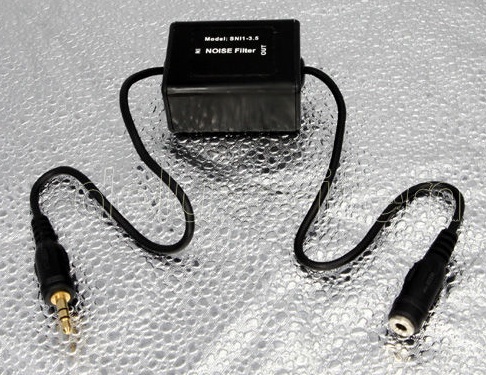

ground loop isolator
It will work with any portable device that has a 3.5mm audio jack on it.
Eliminates ground loop noise between the audio source and radio. Can be used for car or home stereo.
Features:
Improvement of +/- .03db at 20 - 20000Hz.
1.3dB gain audio transformers.
Eliminates DC current in the RCA cable path.
Loose the noise, gain sound quality.


Een eerste experiment met een ferrietkern leidde niet tot een resultaat.

Na lezing van het artikel bedacht ik mij, dat ik de radio op geschakelde voeding zit en de iPod op de constante stroom van de bekabeling van de sigarettenaansteker aangesloten is. Zou dit het kunnen zijn?
Laatst gewijzigd door Mickel Moen op zo mei 29, 2011 18:19, 3 keer totaal gewijzigd.
Groetnis, Geert
.Afbeelding Naar ons project VW T5 van DC naar Camper / Camperen

pieters
Berichten: 287
Lid geworden op: do jun 12, 2008 19:26

Re: Spookgeluid - Dynamoruis

Bericht door pieters » wo mei 25, 2011 21:31

Hallo Wjwellers,

Soms kan een wat mindere accu nog wel eens om duistere redenen nog wel eens wat rare klachten geven.
Succes.

Gebruikersavatar
Mickel Moen
Berichten: 1548
Lid geworden op: do mei 21, 2009 15:19
Locatie: Súdwest-Fryslân
Contacteer:

Re: Spookgeluid - Dynamoruis

Bericht door Mickel Moen » do mei 26, 2011 19:23

Ik kreeg ook nog de tip om de massa's van radio en ipod met elkaar te verbinden. Dus ik denk eraan om de massa van de iPod aan te sluiten op de massa van de radio.
:zwaai
Groetnis, Geert
.Afbeelding Naar ons project VW T5 van DC naar Camper / Camperen

Gebruikersavatar
Mickel Moen
Berichten: 1548
Lid geworden op: do mei 21, 2009 15:19
Locatie: Súdwest-Fryslân
Contacteer:

Re: Spookgeluid - Dynamoruis

Bericht door Mickel Moen » zo mei 29, 2011 16:18

De Ground Loop Isolator is gearriveerd. Hij werkt, maar ................... de geluidskwaliteit is nu beduidend minder. Dus dat betekent eerst toch maar eens met de massa aan de gang.
Groetnis, Geert
.Afbeelding Naar ons project VW T5 van DC naar Camper / Camperen

jan2009
Berichten: 4953
Lid geworden op: do okt 15, 2009 12:17
Locatie: Rotterdam

Re: Spookgeluid - Dynamoruis

Bericht door jan2009 » zo mei 29, 2011 17:18

Mooi , dus een aardlus.
Alleen dat je nu de kwaliteit v.d. muziek minder vindt is wat vreemd en zou eigenlijk niet mogen.
Nu hoop ik niet voor je dat er gelijk een impedantieaanpassing wordt gedaan met die isolator , is er bij de specs van dat ding iets te vinden over de impedantie? x ohm ?
zo ja , vergelijk dat eens met de specs van je Ipod , moet voor de beste kwaliteit wel hetzelfde zijn.
Moet je die Ipod nu ook verder uitsturen om het zelfde volume te krijgen ?

En in principe zonder scheidingstrafo hangt de massa van je Ipod al aan de massa van je radio , massa van je audiolijnen zitten aan de ground v,d systemen
als het goed is.
simpel te checken met een universeelmeter.
Aangezien de voeding v.d apparaten ook aan de ground hangt creeer je dus een aardlus , alleen kan je die bij 12V niet loshalen want dan heb je domweg niks , dus blijft over een galvanische scheiding in je audiolijn.

Vroeger in mijn praktijk plakten we adhoc gewoon even de aardpin van de 230V netvoeding af en weg 50Hz brom (aardlus) :knipoog
Kampeerbus T4 2,5 TDI /AJT 2002

Gebruikersavatar
Mickel Moen
Berichten: 1548
Lid geworden op: do mei 21, 2009 15:19
Locatie: Súdwest-Fryslân
Contacteer:

Re: Spookgeluid - Dynamoruis

Bericht door Mickel Moen » zo mei 29, 2011 17:43

Jan,

Specs zijn niet royaal:

Improvement of +/- .03db at 20 - 20000Hz.
1.3dB gain audio transformers.
Eliminates DC current in the RCA cable path.
Loose the noise, gain sound quality.

Niks over impedantie. Geen idee, dus verder.

Wat verder bijzonder is, dat zonder dat ding de interne speaker van de car-kit automatisch afgesloten wordt, zodra je hem verbind met de radio. Zet ik de GLI er tussen, dan komt er ineens wel geluid door en dat is zo'n dun blikkerig geluid. Nu kun je dat met de volumeknop van de car-kit elimineren, maar bijzonder is het wel.

Ik ga eerst toch nog eens proberen om de massa van de ipod direct te verbinden met die van de radio. Wordt vervolgd.
:zwaai
Laatst gewijzigd door Mickel Moen op zo mei 29, 2011 18:24, 1 keer totaal gewijzigd.
Groetnis, Geert
.Afbeelding Naar ons project VW T5 van DC naar Camper / Camperen

Gebruikersavatar
Mickel Moen
Berichten: 1548
Lid geworden op: do mei 21, 2009 15:19
Locatie: Súdwest-Fryslân
Contacteer:

Re: Spookgeluid - Dynamoruis

Bericht door Mickel Moen » zo mei 29, 2011 18:16

Nog maar een ander filter besteld nu voor de voeding.
Afbeelding

10 AMP Noise Filter / Engine Suppressor
Reduces and Eliminates Engine Interference. Compatible w/Receivers, Equalizers & Amplifiers.
For your alternator , plug wires ,DC Power Supplies Humms and any other noises your CB/Ham Radio may be Receiving .This will Reduce or Most of the Time Eliminate Your Problem.
Connect the red cable to the end of your existing amplifier or other device wiring (+). The Black wire connects to ground. Blue wire connects to battery (+)
Features:
Load Current 5-12 AMP
Power rating:10 AMP
Peak current:12 AMP
Voltage Range:DC11-15V
Dimension:78(w)x94(d)x45(h)mm

Ik ben benieuwd.
Groetnis, Geert
.Afbeelding Naar ons project VW T5 van DC naar Camper / Camperen

jan2009
Berichten: 4953
Lid geworden op: do okt 15, 2009 12:17
Locatie: Rotterdam

Re: Spookgeluid - Dynamoruis

Bericht door jan2009 » zo mei 29, 2011 20:08

Mickel
Het volgende zegt mij wel genoeg:
" 1.3dB gain audio transformers. "

Er zit dus ook nog een versterkertrapje in met een versterking van 1,3 Db en ook nog een noise limiter
Deze elektronica zal dus van een dergelijke kwaliteit zijn dat deze hoorbaar voor jou de audio kwaliteit aantast en dat is jammer .

Het mooiste was geweest een passieve scheidingstrafo met een verhouding van 1 : 1 , dus puur galvanische scheiding verder niet .
Dat je nu weer verder gaat testen met een filter in de voedingslijn is leuk , ben benieuwd.

Mocht het allemaal niet naar tevredenheid zijn laat het even weten dan zoek ik wel even in mijn knutselbakken , daar heb ik ook nog wel een paar profi scheidingstrafo,tjes van bescheiden afmetingen.

succes
Kampeerbus T4 2,5 TDI /AJT 2002
