advies gevraagd demontage raamslinger

[Anno]

Vandaag probeerde ik de palstic binnenbekleding van de voorportieren van mijn T5 te verwijderen. Het is er eentje met handmatig open, en dicht, doen van de ramen.

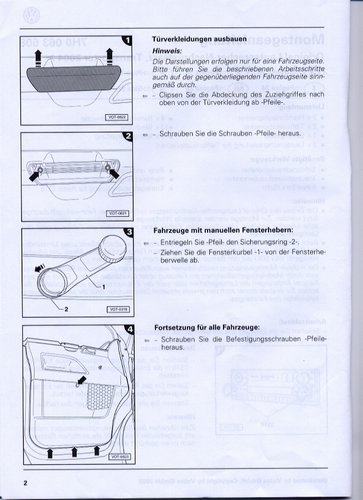

Als handleiding gebruik ik de afbeelding.

Maar, hoe moet ik de kruk, om raam op en neer te doen, verwijderen?

Groet
Anno

[ktmkrik]

Vandaag probeerde ik de palstic binnenbekleding van de voorportieren van mijn T5 te verwijderen. Het is er eentje met handmatig open, en dicht, doen van de ramen.

Als handleiding gebruik ik de afbeelding.


Maar, hoe moet ik de kruk, om raam op en neer te doen, verwijderen?

Groet
Anno

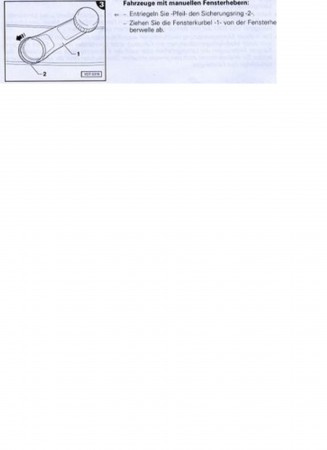

Als het goed is zit achter de hendel met de draaiknop een ring die je kan verschuiven ( zie tekening van de handleiding) en dan kun je de hele hendel er zo afpakken

[Anno]

bedoel je met draaiknop de knop die je vast houdt bij raamslinger??

[ktmkrik]

bedoel je met draaiknop de knop die je vast houdt bij raamslinger??

Nee de ring die tegen de deurbekleding zit die kan je wegklikken en dan kan de slinger er af.

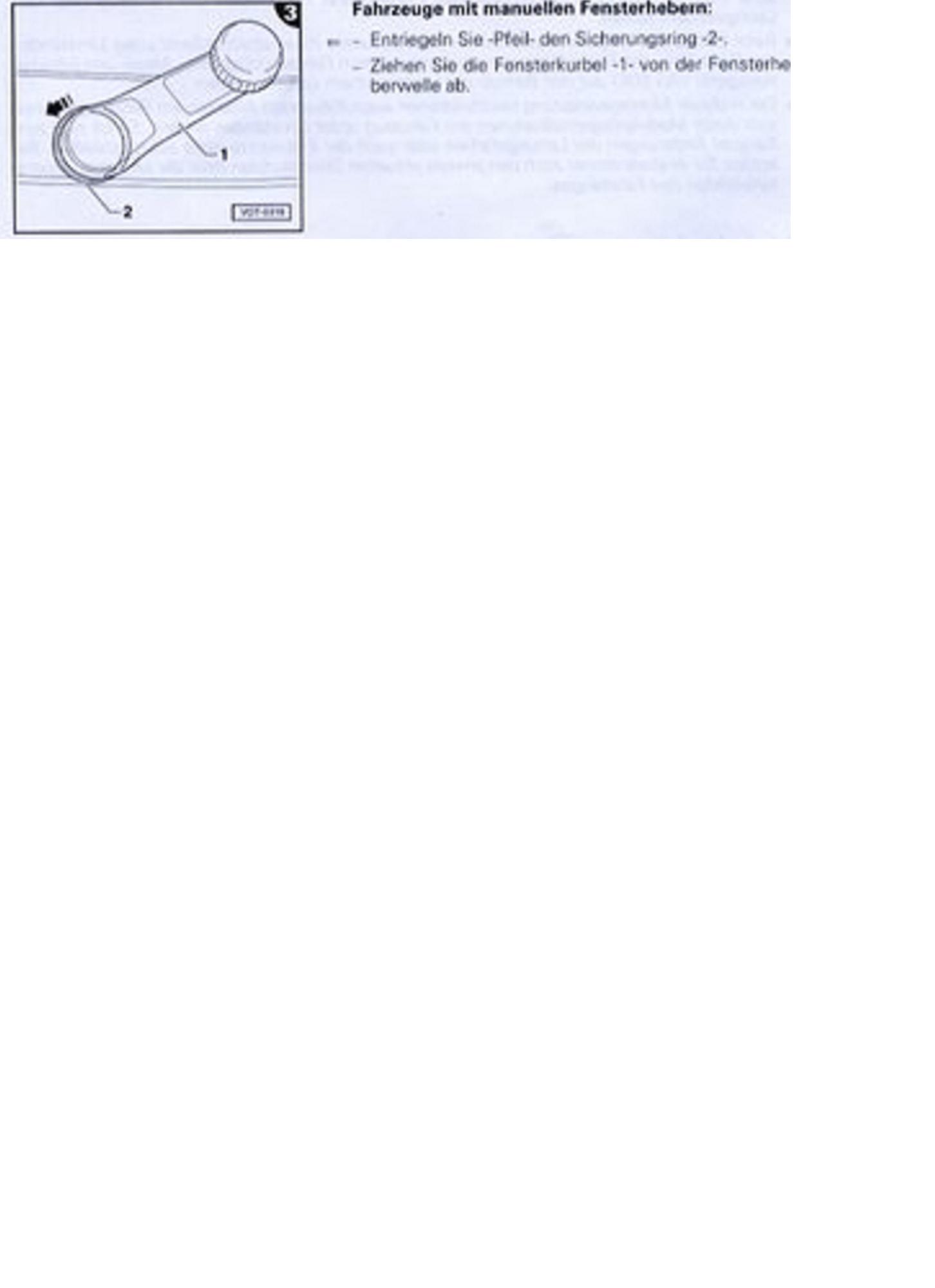

Kijk maar eens goed naar de afbeelding, je hebt die knop waar je mee draait dan de hendel die naar de deur loopt en daarachter zit een ring, die moet je dan naar links klikken zoals in de afbeelding getoond word.

[matje86]

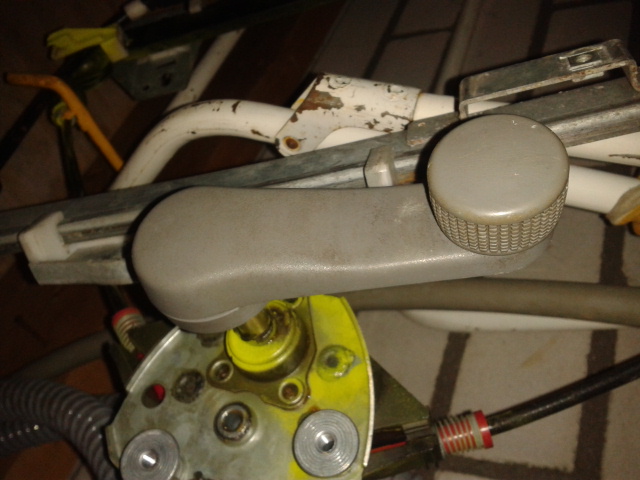

links los halen - rechts daar draai je mee
klik op de bijlage voor vergroting

[matje86]

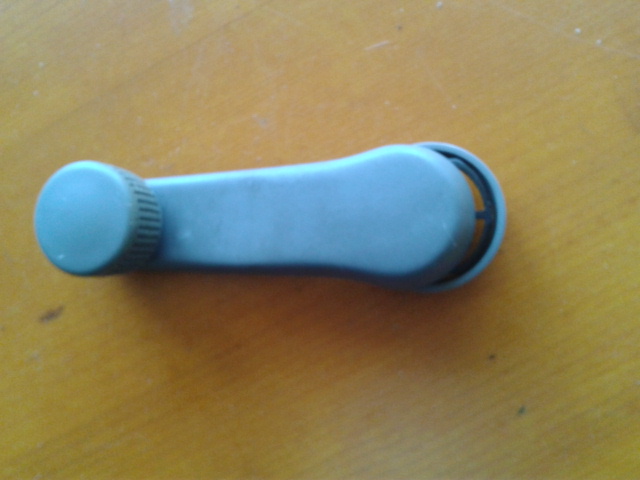

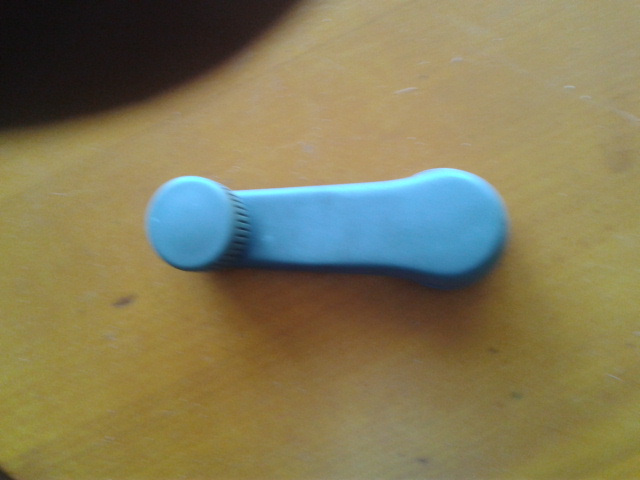

voorbeeld bij t4

[matje86]

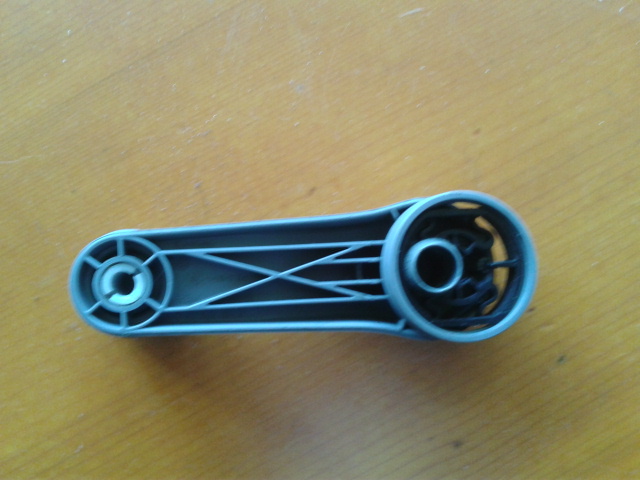

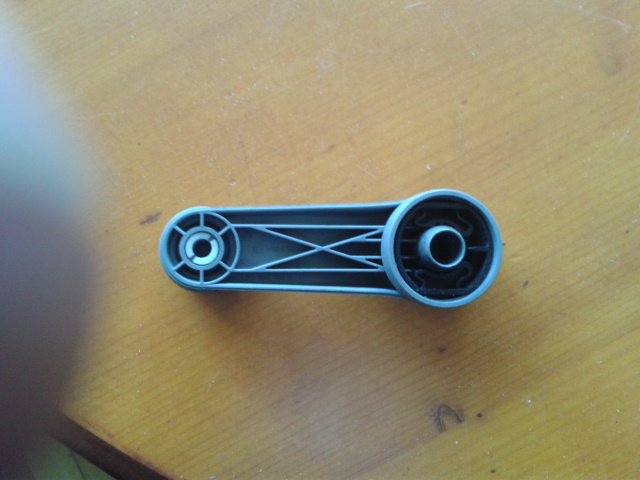

onderkant en op de as

[Anno]

Gelukt!!!!!!!!!!!!!!
Dankzij dit geweldige forum en hulpvaardige leden!

[Muug]

Deze topic zat goed weggestoken. Of het voor de T4 zo werkt moet ik nog effe onderzoeken.

Wat sleutelwoorden toevoegen: raamslinger, raamhendel, raamhandvat, hendel, venster


Edit: jep, ook zo bij T4.
