tafel Westfalia

Bericht door Ger de Groot » ma mei 18, 2015 22:52

Hallo ,
Wie kan mij helpen aan een afbeelding/maten van een schaarframe wat indertijd geleverd is om onder de Westfalia tafel te plaatsen zodat deze ook buiten gebruikt kan worden .
Heb dit ooit gezien en wil ook zo eentje maken (of als iemand hem te koop heeft ?)

Bvd
Ger

Jor
Berichten: 518
Lid geworden op: ma aug 12, 2013 22:29
Locatie: Amsterdam

Re: tafel Westfalia

Bericht door Jor » di mei 19, 2015 10:54

Ben hier ook benieuwd naar
VW T4 Westfalia generation Bj 2000 102pk :peace

Gebruikersavatar
matje86
Berichten: 13093
Lid geworden op: vr jan 12, 2007 19:43
Locatie: Zaanstad

Re: tafel Westfalia

Bericht door matje86 » di mei 19, 2015 11:32

Volgers Facebook ,, Matje Weetjewel ,,

Gebruikersavatar
VWT4
Berichten: 288
Lid geworden op: vr mar 09, 2012 19:56

Re: tafel Westfalia

Bericht door VWT4 » di mei 19, 2015 18:09

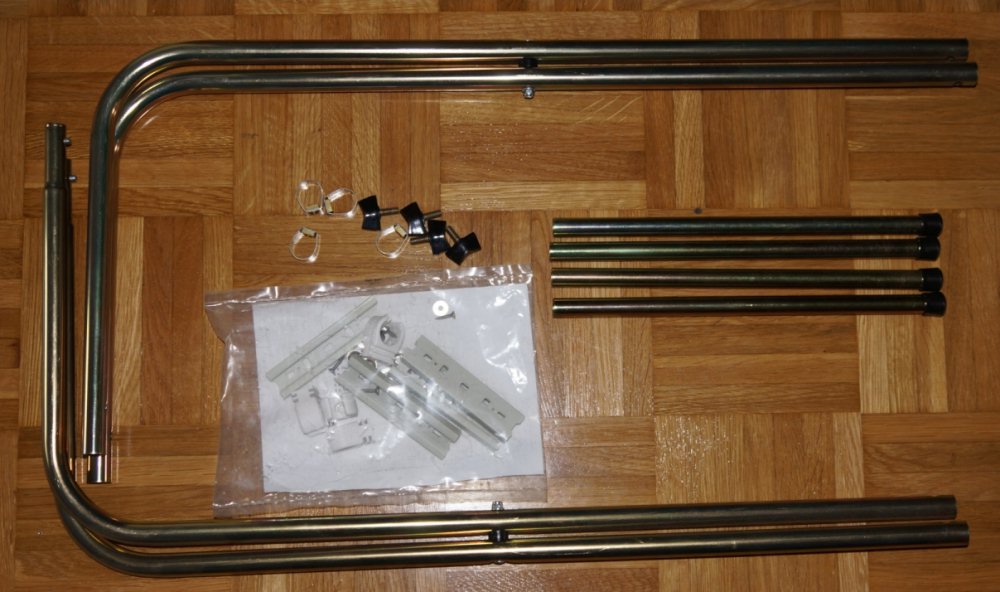

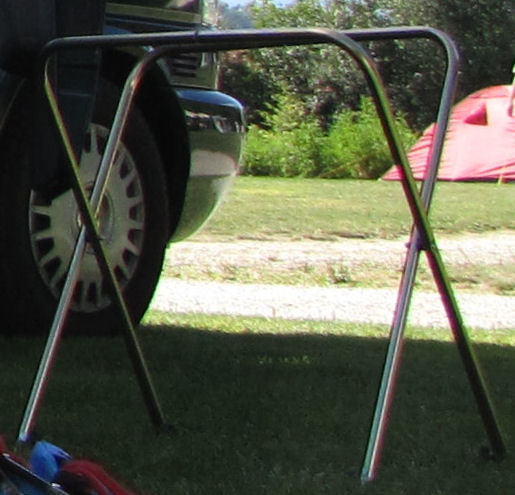

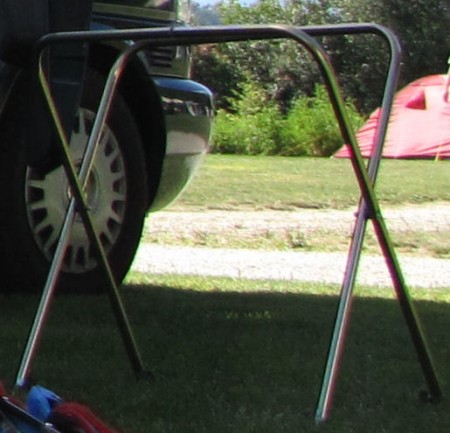

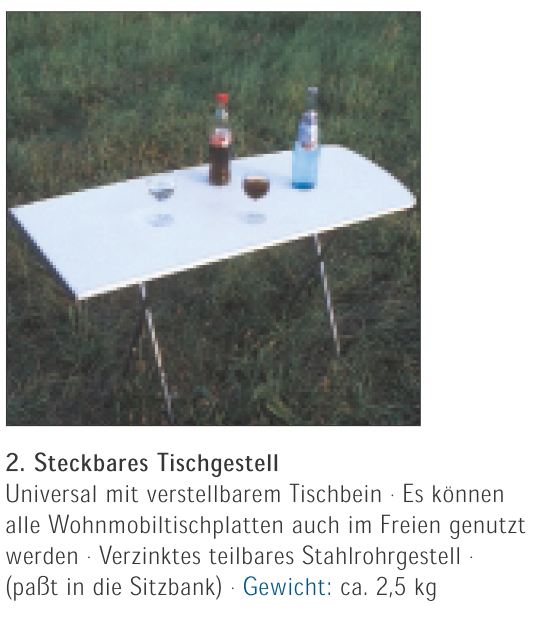

Na de diefstal van onze camper heeft het me ook moeite gekost om dit Brandrup onderstel weer te vinden. Erg vreemd want ik zou echt niet zonder willen.
Ook in Duitsland op een forum werd deze gezocht maar niet gevonden en op andere wijze nagemaakt.
Laatst gewijzigd door VWT4 op di mei 19, 2015 18:27, 2 keer totaal gewijzigd.

Gebruikersavatar
VWT4
Berichten: 288
Lid geworden op: vr mar 09, 2012 19:56

Re: tafel Westfalia

Bericht door VWT4 » di mei 19, 2015 18:14

brandrup tafel.jpg

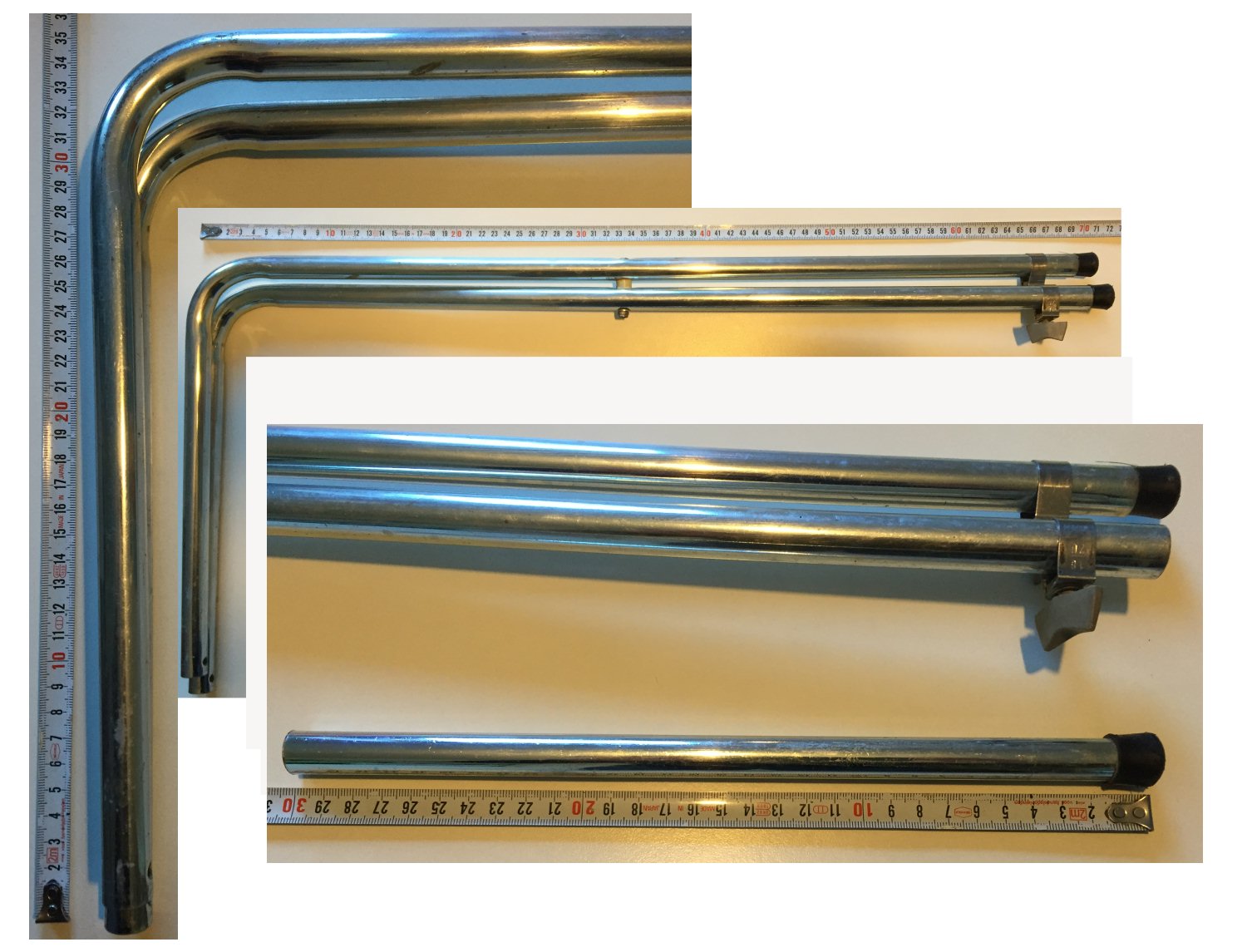

Buisdiameter origineel is 18 mm, aan 1 framset zijn de uiteinden verjongt en voorzien van buisveer (kajak peddel tentstok drukknop vergrendeling buis veer snap clip pin) zo kunnen de pootsets met elkaar verbonden worden
Afbeelding

Scharnierpunt is een doorlopende boring in beide buizen met daardoorheen een schroef met metrische nylonmoer, tussen beide buizen een nylon afstandsbusje.

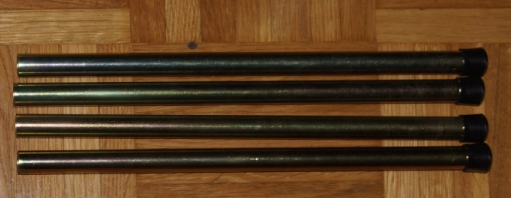

Indien je het zelf gaat maken zijn de uitneembare stelpoten niet echt nodig. De totale hoogte instelling gebruiken we niet vaak. 1 pootje in hoogte instelbaar maken (tegen wiebelen) is eigenlijk voldoende. Vergrendeling is met Buisklem met schroef principe als onderstaand
Afbeelding
Alle pootuiteinden zijn voorzien van PVC einddoppen

Een huistafel is c.a. 74-75 cm hoogte, dit onderstel komt standaard iets lager uit, je kan (standaard zithoogte) stoelen gebruiken. Bij "campingstoelen" met lage zithoogte zou ik de tafel als basis lager aanhouden en met stelpoten een hogere uitvoering maken indien gewenst

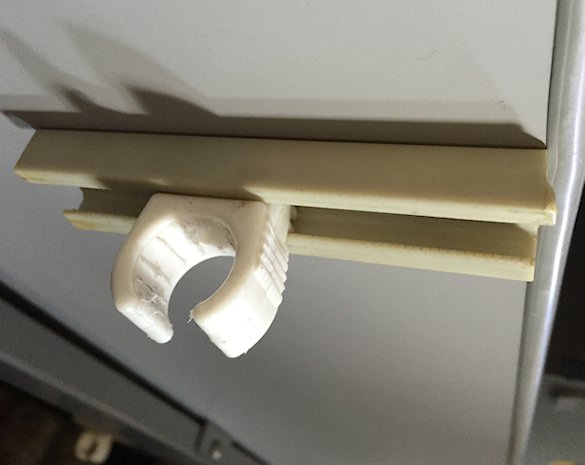

De verbinding aan de tafel is met 4 kunststof railtjes welke geschroefd worden onder het blad. In de rail kunnen de 4 kunststof buisklem (ik denk een standaard elektro-installatie buisklem met rail zoals bijvoorbeeld starQuick beugels) worden geschoven.
Laatst gewijzigd door VWT4 op di mei 19, 2015 19:05, 2 keer totaal gewijzigd.

Jor
Berichten: 518
Lid geworden op: ma aug 12, 2013 22:29
Locatie: Amsterdam

Re: tafel Westfalia

Bericht door Jor » di mei 19, 2015 19:00

Mocht hij ergens gevonden worden meldt het dan hier graag!
VW T4 Westfalia generation Bj 2000 102pk :peace

Gebruikersavatar
matje86
Berichten: 13093
Lid geworden op: vr jan 12, 2007 19:43
Locatie: Zaanstad

Re: tafel Westfalia

Bericht door matje86 » di mei 19, 2015 20:02

dat soort kan je gewoon vinden in de kringloopwinkel

http://www.marktplaats.nl/a/caravans-en ... ousPage=lr
Volgers Facebook ,, Matje Weetjewel ,,

Gebruikersavatar
VWT4
Berichten: 288
Lid geworden op: vr mar 09, 2012 19:56

Re: tafel Westfalia

Bericht door VWT4 » di mei 19, 2015 20:20

Komt al aardig in de richting, moet je alleen nog zien op te delen dat hij onder de bank past. Welke merk of type zal het zijn, campingtafels bij Obelink bv zijn allemaal anders

Gebruikersavatar
RichardK
Berichten: 235
Lid geworden op: za feb 21, 2015 19:00
Contacteer:

Re: tafel Westfalia

Bericht door RichardK » di mei 19, 2015 20:44

Is zelf maken geen optie?
Life's What You Make it...

Gebruikersavatar
De Konjel
Berichten: 84
Lid geworden op: za jan 03, 2015 10:00

Re: tafel Westfalia

Bericht door De Konjel » wo mei 20, 2015 21:27

Hmmm........... dat is nog niet zo'n gek idee. Dat tafeltje ook buiten gebruiken.........

Hella
Berichten: 203
Lid geworden op: di feb 10, 2015 20:46

Re: tafel Westfalia

Bericht door Hella » do mei 21, 2015 11:53

Hadden al een goedkoop tafeltje gekocht bij de Blokker. Plastic blad met een los schaarframe van 22 mm buis.
Bij de Gamma 4 22 mm cliczadels gekocht (die schuiven in de plastic strips onder de tafel) en aan het schaarframe bevestigd. Nu hoef je alleen maar de 4 cliczadels in de strips te schuiven en voila de tafel staat nu ook los buiten.
