Binnenverlichting vraag

[Tinus]

Mijn binnenverlichting werkt niet meer naar behoren.

Normaal is het dat als ik de knop op de deur schakel zet de binnenverlichting aan gaat en bij het sluiten zachtjes dimt.
Echter nu blijft deze branden maakt niet uit welke kant ik de knop op zet behalve in het midden dan is alles uit.

Heb het binnenwerk bekeken maar zie niets bijzonders.
Welk deel van de printplaat regelt het dimmen en hoe meet k of dit deel dan nog goed is.

[J vd Pal]

Hoi Tinus,

Het klinkt alsof de deurschakelaar het niet meer goed doet. Deze geven vaker problemen, accu loskoppelen en dan eruit halen, schoonmaken en een drupje olie daarna de accu weer aansluiten en waarschijnlijk is het probleem dan opgelost.

[Tinus]

Heb alle deurschakelaars geprobeerd en het alarm gaat af bij het openen.
Dus deze werken goed.

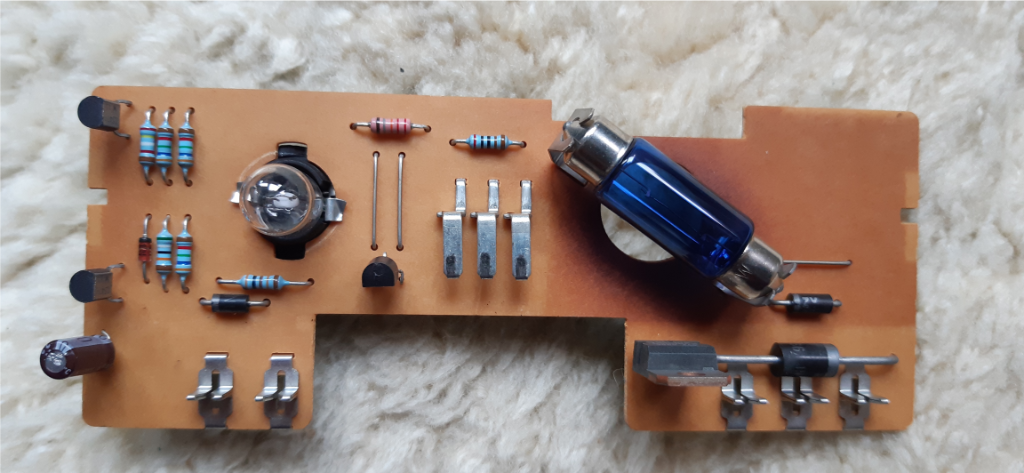

Heb zelf het idee dat er wat mis is met de printlaat.
Ik wou er een foto bij zetten avn deze alleen krijg een zwart icoontje met te tekst afbeelding

[J vd Pal]

De link die je plaatst verwijst naar een hele map ipv naar een losse foto, met rechter muisknop en dan openen in nieuw tabblad kan ik de hele map bekijken.

Op de foto lijkt de bovenkant van de transistor (zwarte ding op drie pootjes onder de twee verticale draden) in het midden kapot te zijn maar ik kan het niet goed zien.

[Tinus]

Inmiddels het eerste aangepakt..
Heb even gekeken hoe een plaatje er bij te zetten..


Bedoel je deze, en weet je hoe ik deze kan doormeten?

[STEGMA]

Vaak "koude" lasjes op de print,alles ff op nieuw aantippen is vaak al genoeg

[Tinus]

Alles na gesoldeerd echter zonder resultaat.
Was nog een klein hoekje af waar wel een verbinding hoorde te zitten daarover een nieuw draadje neer gesoldeerd

Echter zonder resultaat..

Nog meer opties..

[J vd Pal]

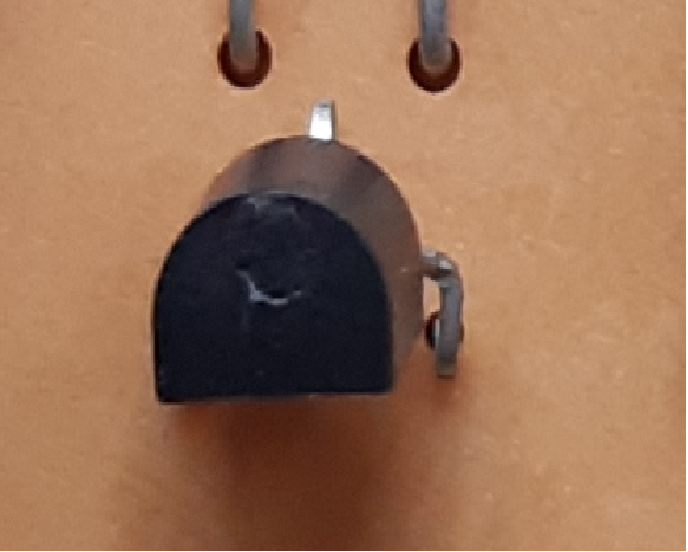

Nee, die zwarte met drie pootjes.

Inkedprintlaat binnenverlichting_LI.jpg (32.81 KiB) 1513 keer bekeken

Deze bedoel ik, die lijkt aan de bovenkant beschadigd te zijn, maar dat kan ook een gietbraampje of stofje zijn. .

[Tinus]

Ik moet zeggen petjes af voor je scherpe blik..

Deze wijkt inderdaad af van de anderen.
Wat doet dit "ding" er zitten er 3 op de printplaat.

En hoe kan ik meten of het stuk is>

[J vd Pal]

Omdat het plaatje later is veranderd is dit antwoord niet meer correct en daarom weggehaald.

[Tinus]

Maar dit is niet de "dimmer" als deze de stroom doorlaat naar een kant?

Ik heb er geen verstand van maar om te dimmen zou ik aan iets denken wat even de stroom vasthoud wat zachtjes minder word..

[STEGMA]

Auto sloperij,van een polo past geloof ik ook.kun je vergelijken met de jouwe

[J vd Pal]

Nu heb je het plaatje veranderd....

Dit ding is volgens mij een transistor, dat is een soort elektronische schakelaar. Het zou goed kunnen dat deze wordt gebruikt om het licht te dimmen door steeds een beetje minder stroom door te laten.

[Tinus]

Het plaatje is het zelfde gebleven, dit is een deel maar dan vergroot..

Is het te meten?

[Tinus]

Ik heb naar het type gekeken en de info opgezocht via google..

BC337-40 - Small Signal Transistor, TO-92, NPN, 45V, Diotec.

Nou wil ik deze wel vervangen alleen weet ik niet of dit de dimmer is of er mee te maken heeft.

Als ik het zie is het een aan/uit schakelaar..
