T5 Stadslicht

[ArieAchterhoek]

Beste weetjewellers,

Bij mijn bus doen de stadslichten (DRL) het niet. Weet iemand misschien hoe ik deze kan testen / aanzetten?

[ArieAchterhoek]

Niemand?

Ook niet via vcds / obdeleven te zien?

[Multivan Generation]

Begin eens met de zekering te controleren.

[ArieAchterhoek]

Begin eens met de zekering te controleren.

Ik heb ze allemaal gecontroleerd, maar niks is doorgebrand.

[ArieAchterhoek]

Kan iemand misschien in vcds / obdeleven (bij eigen bus, waarbij deze verlichting het wel doet) misschien kijken naar welke opties aan zitten hiervoor? (Als het goed is in byte 16 / 23)

Alvast bedankt

[Multivan Generation]

Hierbij

Address 09: Cent. Elect. (J519) Labels:. 7H0-937-08x-09.clb
Part No SW: 7H0 937 089 F HW: 7H0 937 089
Component: BCM T5GP Li4 H50 0251
Revision: BS050001 Serial number: 0465 269111203
Coding: A0A830B80E21202201280E306FEB8ED50280610F60862C41300000000000

succes

[ArieAchterhoek]

Hierbij

Address 09: Cent. Elect. (J519) Labels:. 7H0-937-08x-09.clb
Part No SW: 7H0 937 089 F HW: 7H0 937 089
Component: BCM T5GP Li4 H50 0251
Revision: BS050001 Serial number: 0465 269111203
Coding: A0A830B80E21202201280E306FEB8ED50280610F60862C41300000000000

succes

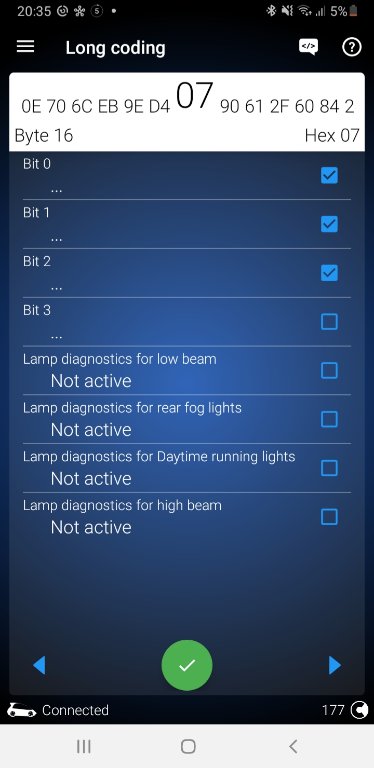

Bedankt voor uw antwoord! Obdeleven heeft waarschijnlijk wel een hele andere interface (zie foto's).

Waar (in de door u gestuurde code) zou ik naar moeten kijken?

[Multivan Generation]

Kijk eens op je screendumps en zet alles wat met DRL verband houdt eens aan ?

[ArieAchterhoek]

Kijk eens op je screendumps en zet alles wat met DRL verband houdt eens aan ?

Goed idee!

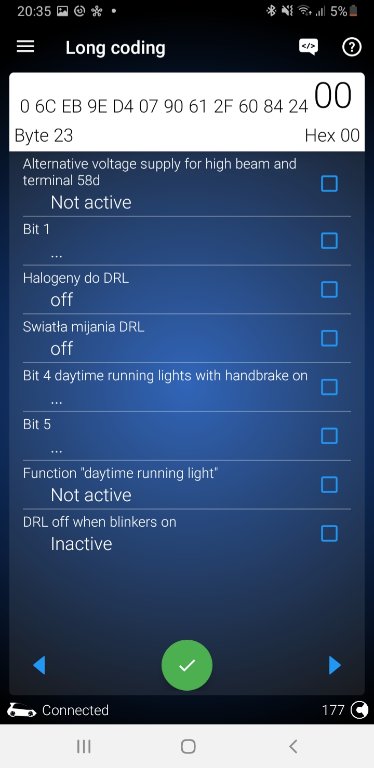

Ik heb dit zojuist geprobeerd (bij byte 23)

Bij het aanvinken van alle bits (waar DRL bij staat), staan de zijlichten permanent aan.


Als ik bit 3 uit zet, staan de mistlampen permanent aan.

Als ik bit 2 uit zet, krijg ik een foutmelding / lampje (van verlichting )op teller te zien.

De andere opties doen niks.

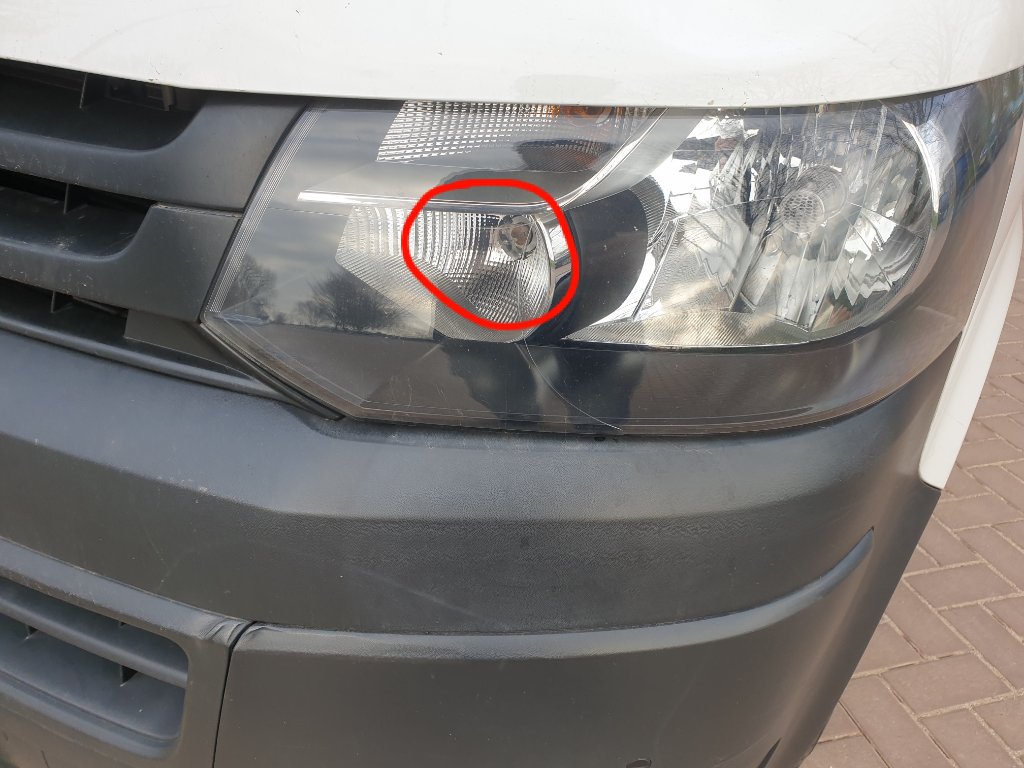

Wel apart, want er zitten wel lampjes in.

[Multivan Generation]

Als ik bit 3 uit zet, staan de mistlampen permanent aan.

Wel apart, want er zitten wel lampjes in.

Dan lijkt het alsof je DRL zo staat ingesteld, dat het via de mistlampen werkt.
Kun je ergens anders aanvinken, net zoals de cornering lights.

En zitten er daadwerkelijk gloeilampjes in, of LED's..?
Die LED's willen namelijk ook nog wel eens gek doen.

[ArieAchterhoek]

Dan lijkt het alsof je DRL zo staat ingesteld, dat het via de mistlampen werkt.
Kun je ergens anders aanvinken, net zoals de cornering lights.

En zitten er daadwerkelijk gloeilampjes in, of LED's..?
Die LED's willen namelijk ook nog wel eens gek doen.

Ik had even gekeken, maar kon geen andere optie zien zoals dat.

Ik had ook eventjes gegoogled en kwam dit tegen:

https://www.t6forum.com/threads/fog-lig ... drls.1747/

[ArieAchterhoek]

Als ik bit 3 uit zet, staan de mistlampen permanent aan.

Wel apart, want er zitten wel lampjes in.

Dan lijkt het alsof je DRL zo staat ingesteld, dat het via de mistlampen werkt.
Kun je ergens anders aanvinken, net zoals de cornering lights.

En zitten er daadwerkelijk gloeilampjes in, of LED's..?
Die LED's willen namelijk ook nog wel eens gek doen.

Nog even een vraagje (voor de zekerheid):
Wanneer gaan ze bij uw bus aan? Op auto-stand, of op stadslicht stand?

[Multivan Generation]

Contact aan (+15) is lampjes aan.

Auto stand van schakelaar is voor dimlicht, niet voor DRL.

[ArieAchterhoek]

Contact aan (+15) is lampjes aan.

Auto stand van schakelaar is voor dimlicht, niet voor DRL.

Bij mij willen ze in die stand niet aan.

Ik heb ondertussen al verschillende dingen geprobeerd ( nieuwe zekeringen plaatsen, nieuwe lampjes geprobeerd), maar niks wil werken.

U had ook een code gestuurd van uw bcm (misschien handig als ik op bepaalde plekken nog een keer ga controleren).

Hoe kan ik deze code lezen? Is elke 2 (cijfer / letter) een byte? Dus bijv. A0 = byte 0 en A8 = byte 1?

[ArieAchterhoek]

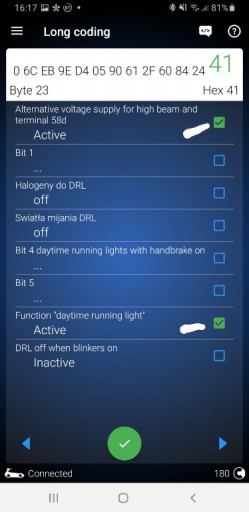

Als ik bij byte 23 hetzelfde hex-waarde als uw bus neem (41), staan deze 2 opties aan.

Bij optie 1 gaan (bij mijn bus) de grootlichten aan als je dimlichten aanzet.
Bij optie 2 krijg ik een open-circuit foutmelding voor drl (links + rechts).

Nu nog eventjes de rest proberen
