Verlichting zoemer VW T4 1.9D

[mccabian]

Ik ben opzoek naar en oplossing voor een verlichtingszoemer voor mijn VW T4 1.9D uit 1996.
Naar wat ik heb begrepen na wat rondlezen is dat er bij sommige T4's een relais geplaatst is dat deze functie vervult: Relais 36 / J152
https://www.t4-wiki.de/wiki/Warnsummer_ ... tes_Licht)

Voorwaarden voor buzzer:
- Lichten aan
- Sleutel uit contact
- Deur open

Bij mij is dit relais niet geplaatst. Ik heb er nu één online ergens vandaan gehaald, maar helaas blijkt het niet plug & play op positie 9 in het relaisbord.

Wat is een handige manier om dit qua bedrading te retrofitten?

Het gekochte relais 36

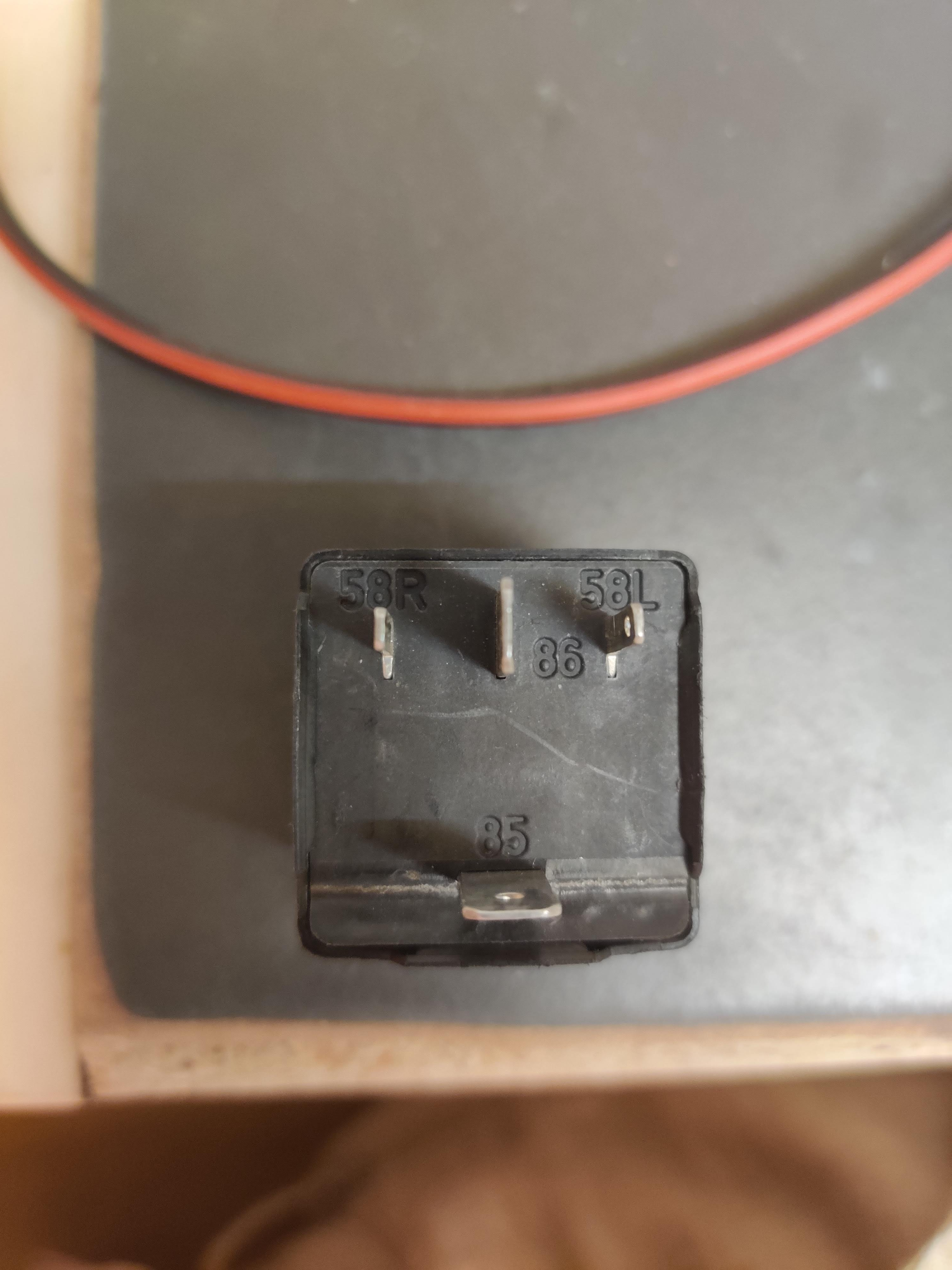

Ondertussen heb ik zelf de pinout van relais J152 /36 uitgevogeld:
85=GND
58R= Een 12V positief signaal
86= Een 12V negatief signaal
58L= Een 12V Positief signaal

- "Deur open" geeft een positief signaal
- "Sleutel uit contact" geeft een negatief signaal
- "Lampen aan" geeft een positief signaal.

Dus "Deur open" of "Lampen aan" kunnen op 58R/L en "Sleutel uit contact" op 86

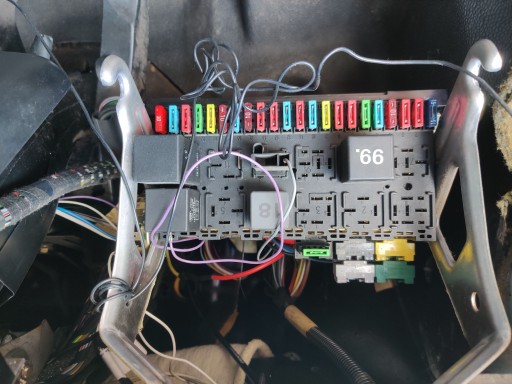

Zekeringkast in mijn VW T4
