cruise control zelf inbouwen

vragen over de T5
Plaats reactie
Gebruikersavatar
Henk-1
Site Admin
Berichten: 4193
Lid geworden op: do jan 11, 2007 11:24
Locatie: Stadskanaal
Contacteer:

cruise control zelf inbouwen

Bericht door Henk-1 »

Rij nu met CC GRA cruise control :ikrij :yes
Ik heb een 1.9TDI uit 2008 met elektrische ramen.
Nu had ik gelezen op :wjw :yes dat je dan heel eenvoudig als je elektrische ramen had een cruise control kon inbouwen.
Dus heb ik via internet een cruise control hendel gekocht met kabels voor 95 euro inclusief verzendkosten uit Duitsland.

Ik probeer uit te leggen hoe je de cruise control moet inbouwen, er was wel een handleiding bij de cruise control maar die vond ik soms niet duidelijk.

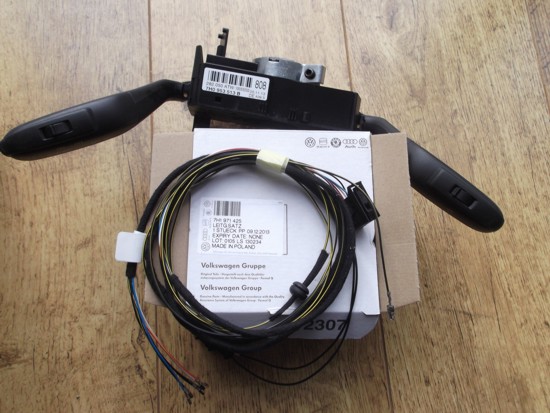

cruise control hendel met kabels
cruise control hendel met kabels

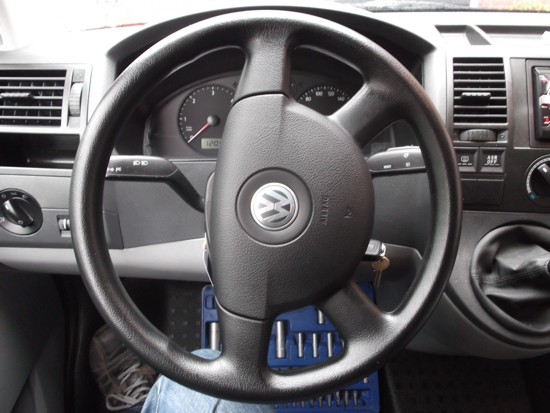

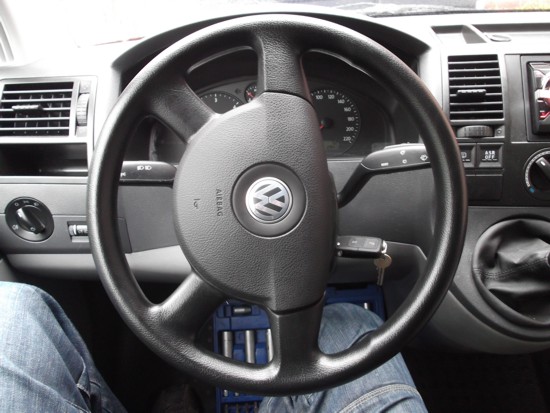

stuur zo zetten
stuur zo zetten
zie je een gat , en een veer
zie je een gat , en een veer

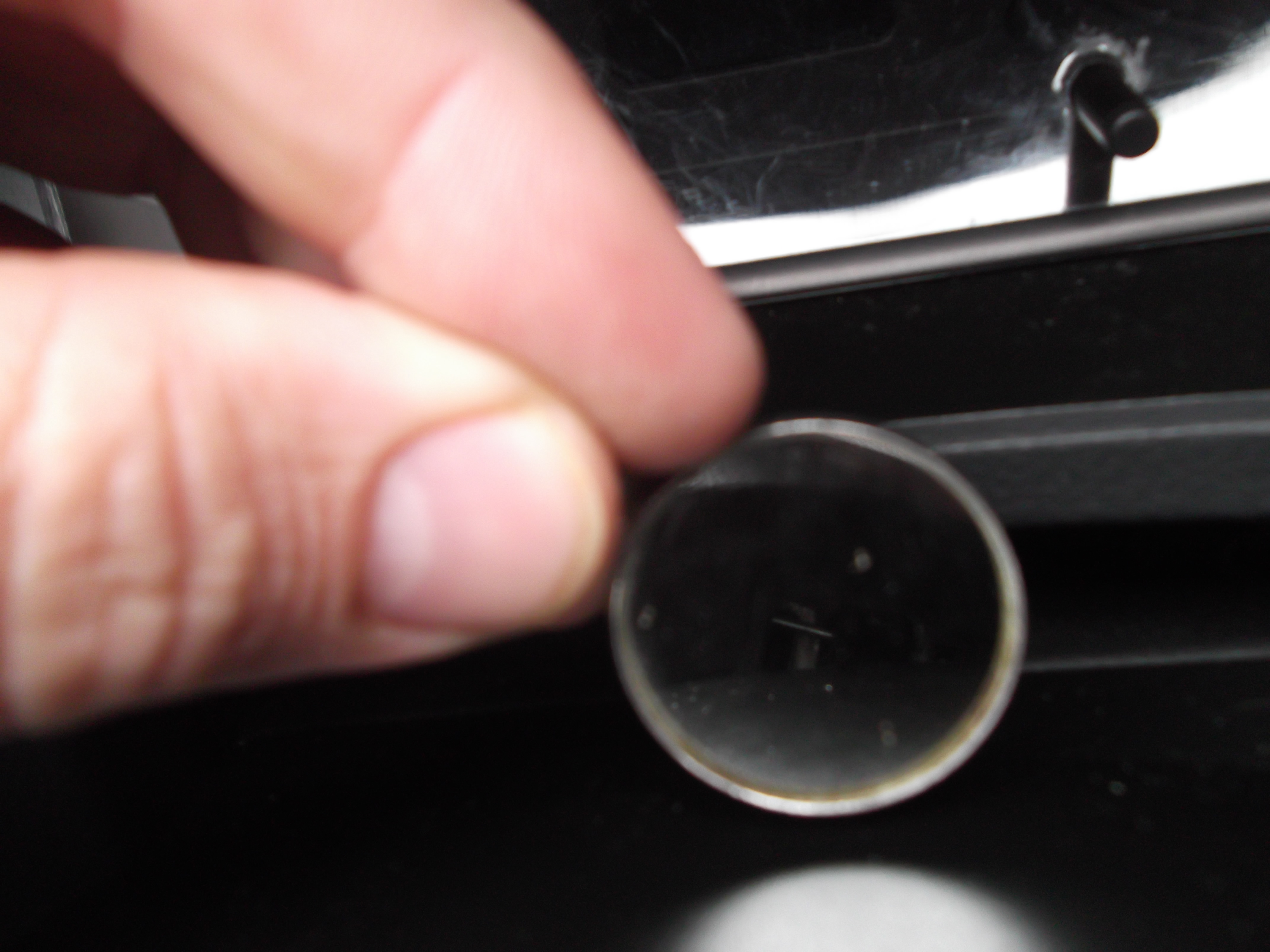

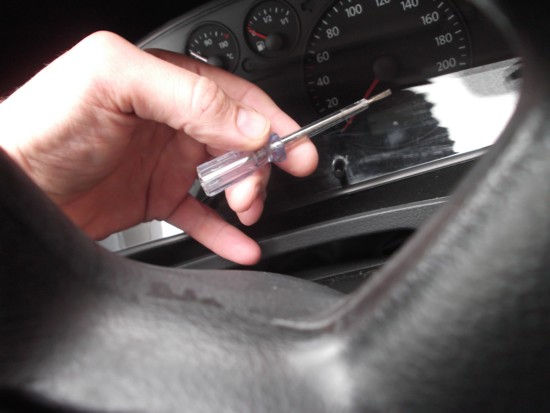

speciale tool gemaakt
speciale tool gemaakt

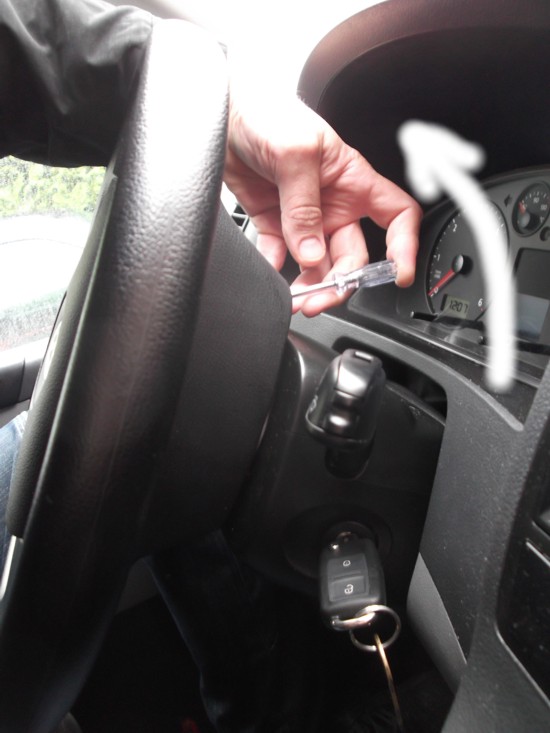

schroevendraaier insteken en omhoog duwen
schroevendraaier insteken en omhoog duwen
geld ook voor de andere kant van het stuur
geld ook voor de andere kant van het stuur
Zet nu de stuur weer recht, haal de sleutels uit het contact en verwijder de airbag.

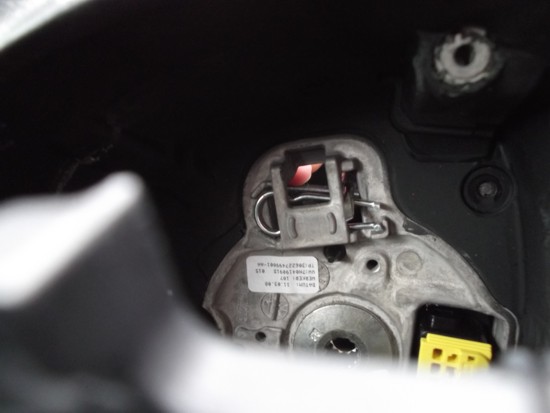

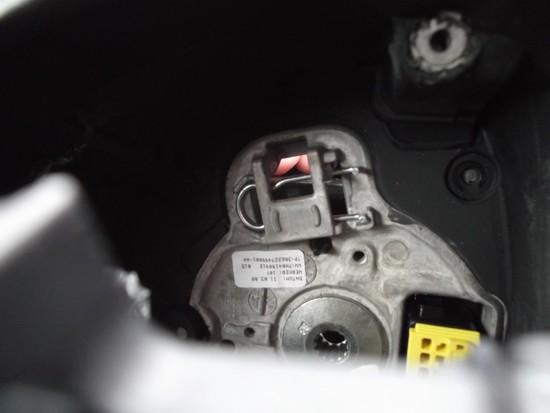

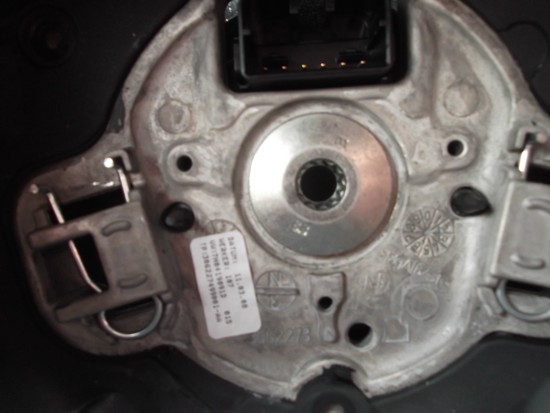

hier zie je de veer
hier zie je de veer
schroevendraaien omhoog duwen, zo ontgrendel je de airbag
schroevendraaien omhoog duwen, zo ontgrendel je de airbag
XZN  12 tands dop  M12
XZN 12 tands dop M12

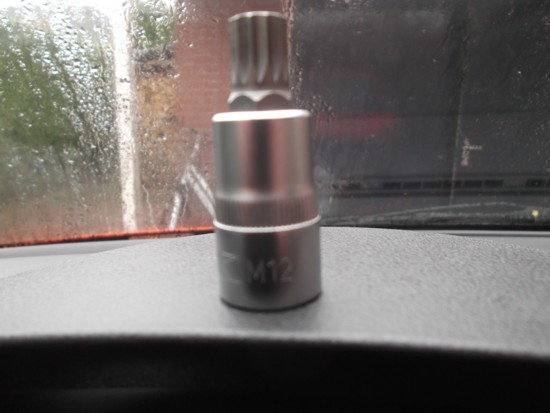

Deze dop gekocht M12
Deze dop gekocht M12

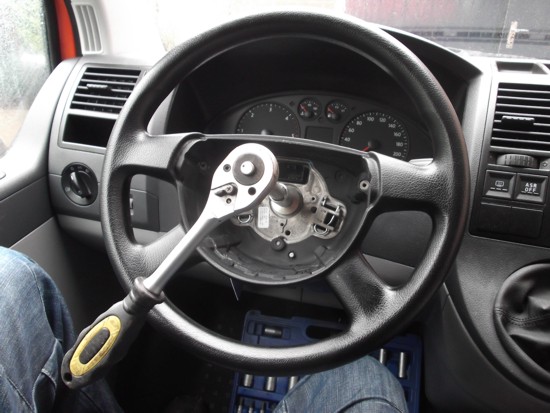

Los gedraaid
Los gedraaid

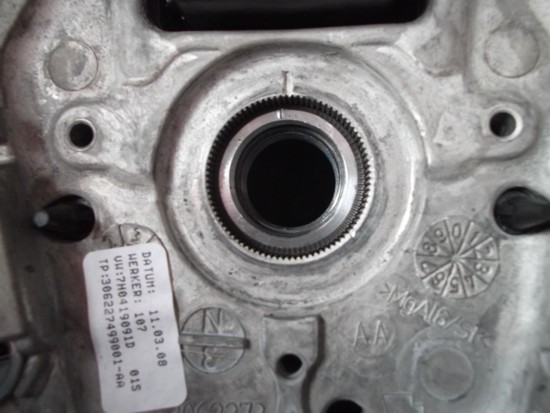

even een foto gemaakt hoe het stuur zit
even een foto gemaakt hoe het stuur zit

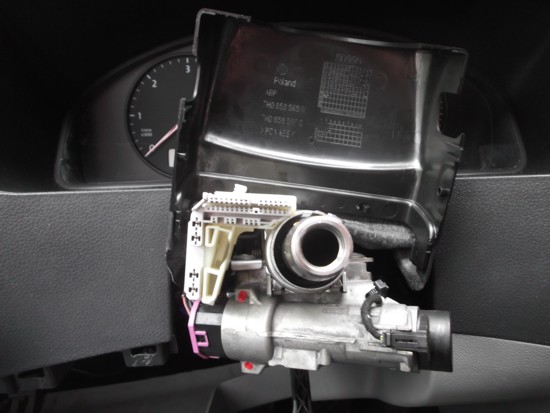

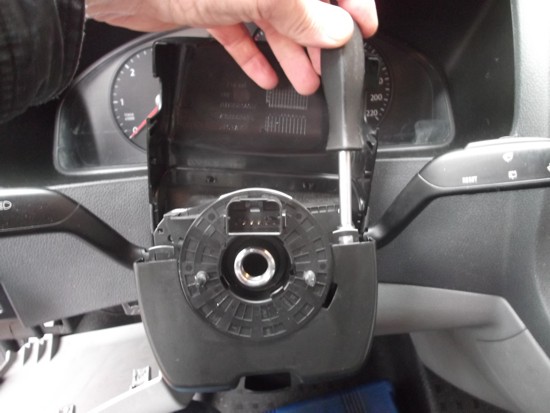

bovenste kapje losgeklikt en onderste zit met 3 schroeven vast
bovenste kapje losgeklikt en onderste zit met 3 schroeven vast

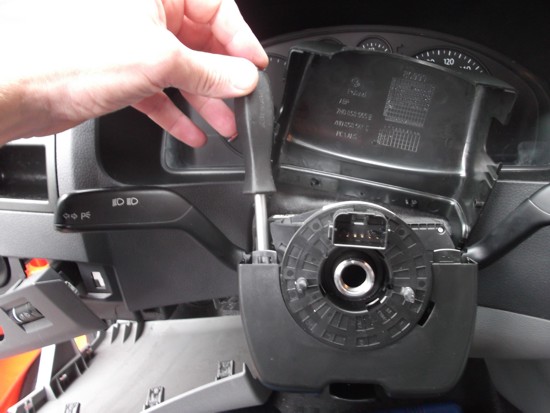

schroefje los gedraaid
schroefje los gedraaid
onderkant zit ook een
onderkant zit ook een

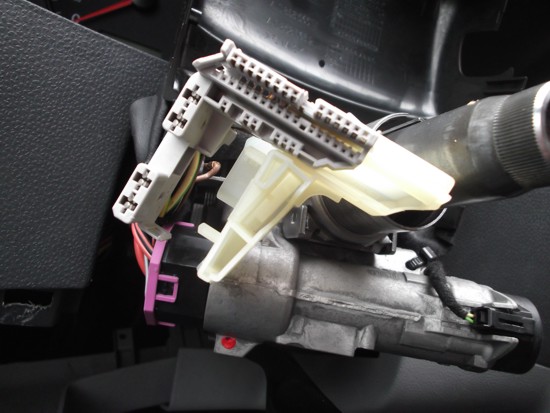

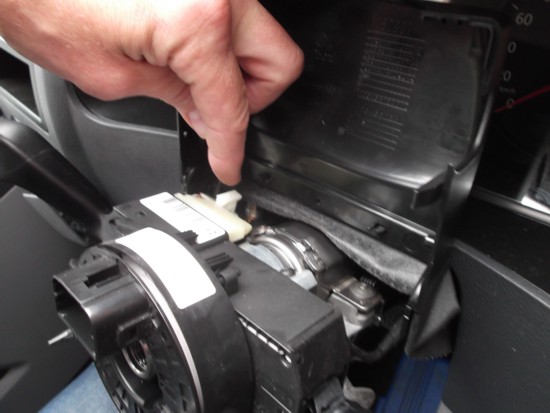

witte hendel aan trekken ontkoppelt de stekker
witte hendel aan trekken ontkoppelt de stekker

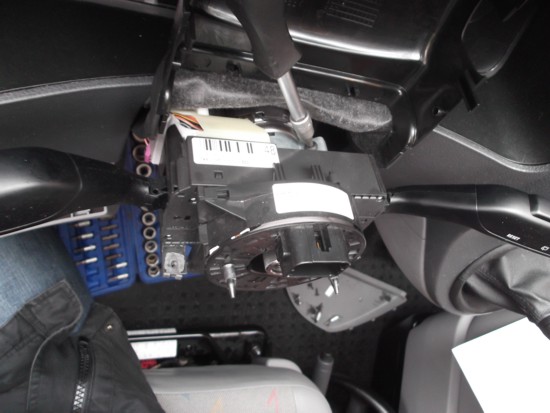

bedieningshendels verwijderd
bedieningshendels verwijderd

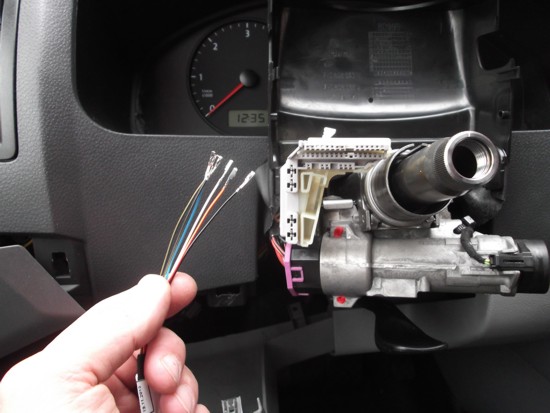

losse draadjes van kabelboom
losse draadjes van kabelboom
stekker kapje verwijderen
stekker kapje verwijderen

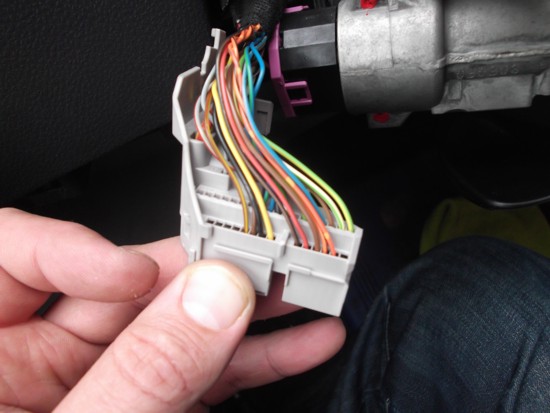

draadjes in stekker klikken
draadjes in stekker klikken
de draadjes van de cruise control kabelboom
zwart/geel in kamer 26
wit in kamer 27
zwart in kamer 28
zwart/geel kamer 29
rood/geel in kamer 30
blauw in kamer 31
je hebt 2x zwart/geel dat maakt niet uit waar die inkomen

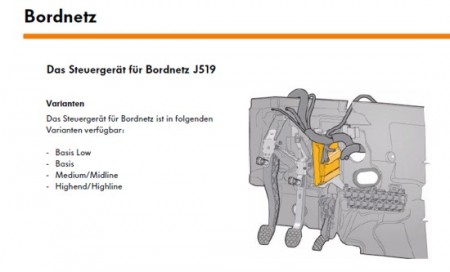

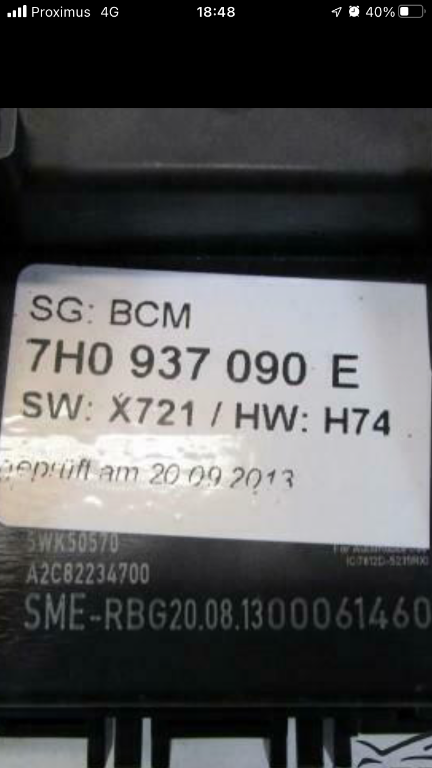

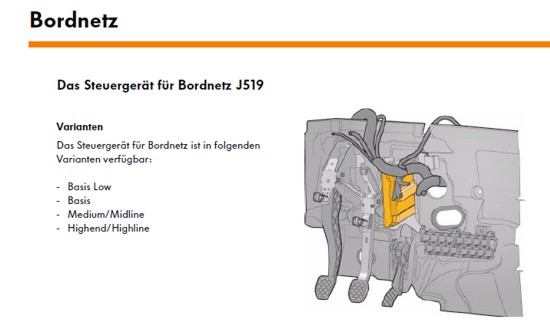

519 module, die loshalen
519 module, die loshalen
Aan de achterkant zitten de stekker aansluitingen, elke stekker is genummerd met een letter
de stekker van de cruise control kabelboom druk je op plek F
stekker met weerhaakjes
stekker met weerhaakjes

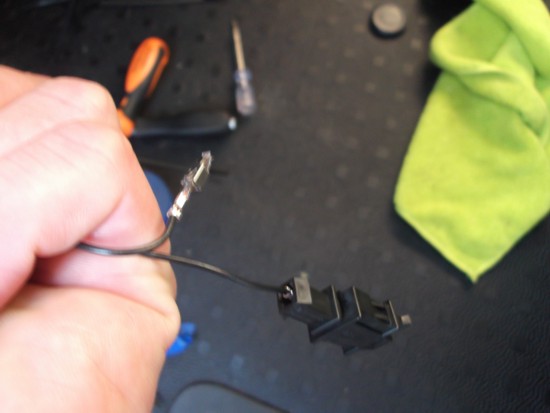

Nog 2 draadjes over
Nog 2 draadjes over
Stekker B loshalen en haal het zwartje draadje eruit, let op deze zit vast met weerhaakjes.

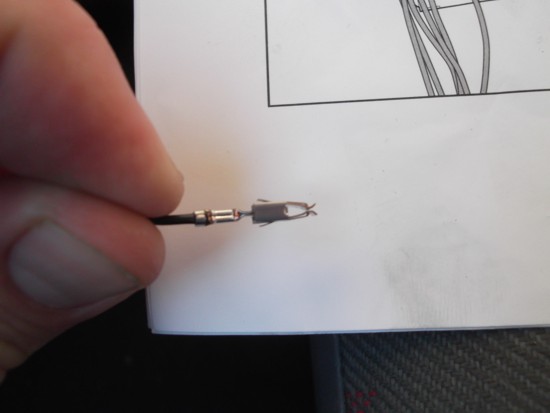

D.m.v. 2 op maat geknipte stukjes plastic de zwarte draad eruit gehaald
De zwarte draad uit stekker B druk je in de contra stekker van de cruise control draadboom, zie foto hierboven zwart blokje.
De zwarte draad van de cruise control kabelboom hierboven op foto die overblijft druk je in stekker B (waar je het zwarte draadje uitgehaald hebt)
En plaats de stekker B weer op plek B

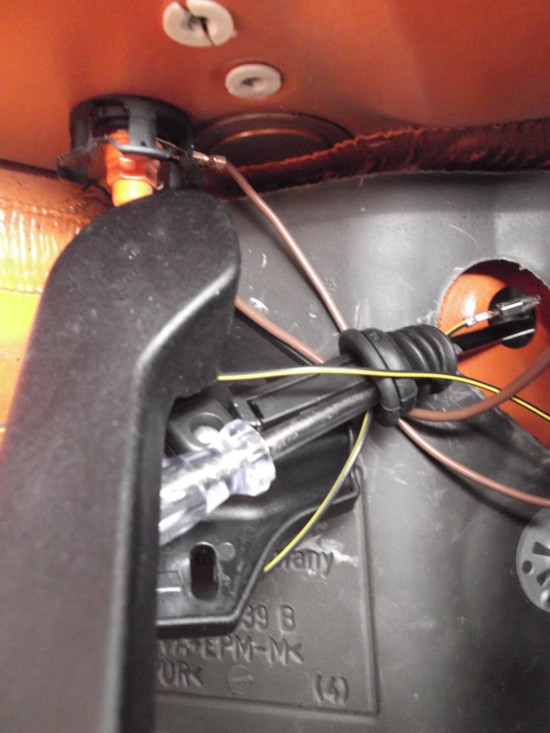

zwart/geel draadje door tule drukken
zwart/geel draadje door tule drukken
Nu heb je nog 1 draadje over , de zwart/gele draadje.
Haal de motorkap ontgrendel hendel los , haal de tule los.
Druk daar de zwart/gele draad doorheen.
Zo komt het zwart/geel draadje in de motor ruimte.
En alles weer terug plaatsen.

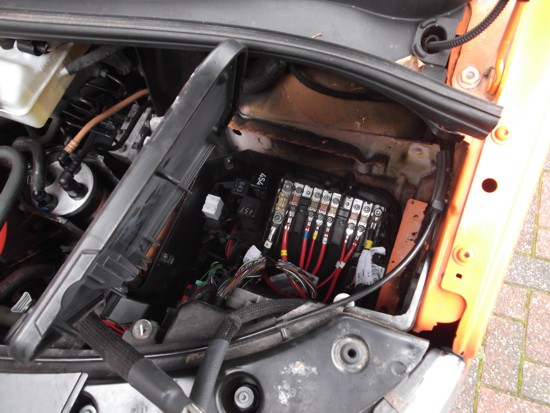

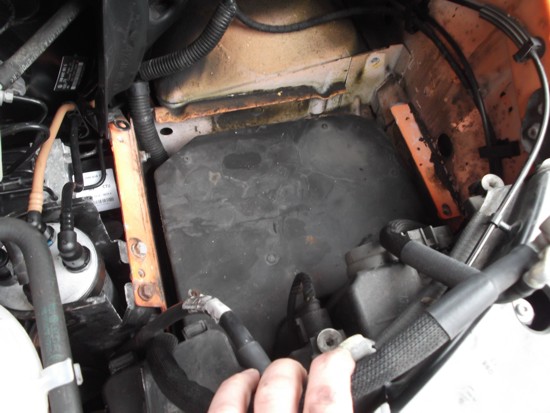

deksel loshalen
deksel loshalen
accu loshalen en accu bodem plaat verwijderen.
en deksel verwijderen.
in de bak een gat geboord 10mm en een doorvoerrubber geplaatst.
stekker unit
stekker unit
Nu heb je een stekker unit met meerdere stekkers en contra stekkers.
Nu moet je deze unit eruit halen, en in rij richting gezien is de onderste stekker aan de linker kant.
Hier zit aan de koplamp kant een geel/zwart draadje en aan de andere kant een lege kamer.
Hier moet je de zwart/geel draadje indrukken.

Alles weer terug plaatsen.

Toen ben ik naar Theo Musch gegaan , die heeft de Cruise Control geactiveerd :yes :ikrij :yes

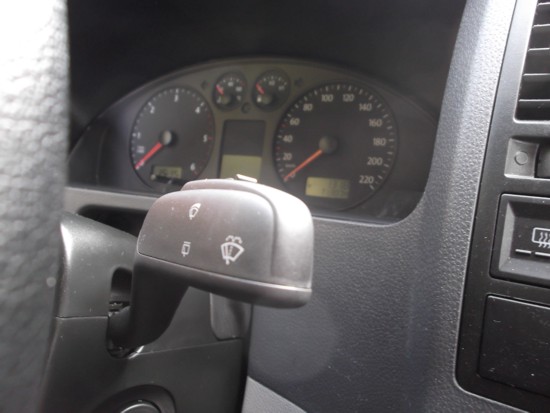

let op welke je besteld
let op welke je besteld
Had het eerst niet door :muur mis wat schakelaars
Misschien dat ik mijn oude rechter hendel overzet
Kan nu niet scrollen in display, maar ja ik heb nu wel cruise control
Vind het zo eerst wel prima

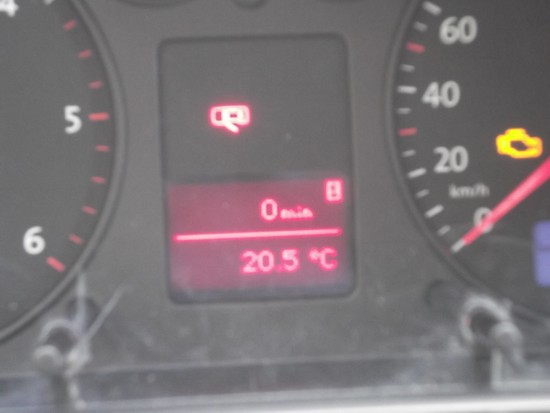

alleen temperatuur en rijtijd van de dag is te zien
alleen temperatuur en rijtijd van de dag is te zien
Duits inbouw beschijving http://www.weetjewel.com/temp/cruisecon ... inbouw.zip
Engels inbouw beschijving http://www.weetjewel.com/temp/cruisecon ... inbouw.zip
Groetjes webmaster Henk-1 :wjw VW T5 1.9TDI uit 2008 140PK
Gebruikersavatar
matje86
Berichten: 13085
Lid geworden op: vr jan 12, 2007 19:43
Locatie: Zaanstad

Re: cruise control zelf inbouwen

Bericht door matje86 »

:werkaanT4 :yes
Volgers Facebook ,, Matje Weetjewel ,,
Gebruikersavatar
Multivan Generation
Berichten: 29512
Lid geworden op: zo jan 14, 2007 14:41
Locatie: Zeeland (Oost)
Contacteer:

Re: cruise control zelf inbouwen

Bericht door Multivan Generation »

wellicht interessant om dit topic te verhuizen naar T5 projecten forum?
Gebruikersavatar
Henk-1
Site Admin
Berichten: 4193
Lid geworden op: do jan 11, 2007 11:24
Locatie: Stadskanaal
Contacteer:

Re: cruise control zelf inbouwen

Bericht door Henk-1 »

Multivan Generation schreef:wellicht interessant om dit topic te verhuizen naar T5 projecten forum?
nee ik laat hem in deze forum staan, via zoeken komt die dan boven water
Groetjes webmaster Henk-1 :wjw VW T5 1.9TDI uit 2008 140PK
sep
Berichten: 452
Lid geworden op: za jan 13, 2007 17:24
Locatie: HOOGEZAND
Contacteer:

Re: cruise control zelf inbouwen

Bericht door sep »

Mooi werk Henk !!!,
Daar ga je een hoop plezier aan beleven ,...scheelt brandstof ,en rijd ontspannend op langere afstanden .
Ook mooi dat je een super uitgebreide handleiding hebt geschreven ,dat zal een hoop mensen helpen die het anders mischien niet zouden doen , omdat ze niet over voldoende info beschikten :yes
runnerted
Berichten: 234
Lid geworden op: do feb 21, 2013 14:53

Re: cruise control zelf inbouwen

Bericht door runnerted »

Hele nette duidelijke beschrijving!!

misschien even erbij vermelden dat als je de airbag los hebt geen contact meer aan moet zetten of anders zowiezo de accupolen los haalt :toppie
Volkswagen Transporter 180 PK BiTurbo Automaat '10
coco4040
Berichten: 24
Lid geworden op: zo aug 04, 2019 9:07

Re: cruise control zelf inbouwen

Bericht door coco4040 »

Henk-1 schreef: wo okt 01, 2014 8:51 Rij nu met CC GRA cruise control :ikrij :yes
Ik heb een 1.9TDI uit 2008 met elektrische ramen.
Nu had ik gelezen op :wjw :yes dat je dan heel eenvoudig als je elektrische ramen had een cruise control kon inbouwen.
Dus heb ik via internet een cruise control hendel gekocht met kabels voor 95 euro inclusief verzendkosten uit Duitsland.

Ik probeer uit te leggen hoe je de cruise control moet inbouwen, er was wel een handleiding bij de cruise control maar die vond ik soms niet duidelijk.


Zet nu de stuur weer recht, haal de sleutels uit het contact en verwijder de airbag.

de draadjes van de cruise control kabelboom
zwart/geel in kamer 26
wit in kamer 27
zwart in kamer 28
zwart/geel kamer 29
rood/geel in kamer 30
blauw in kamer 31
je hebt 2x zwart/geel dat maakt niet uit waar die inkomen

Aan de achterkant zitten de stekker aansluitingen, elke stekker is genummerd met een letter
de stekker van de cruise control kabelboom druk je op plek F

Stekker B loshalen en haal het zwartje draadje eruit, let op deze zit vast met weerhaakjes.
D.m.v. 2 op maat geknipte stukjes plastic de zwarte draad eruit gehaald
De zwarte draad uit stekker B druk je in de contra stekker van de cruise control draadboom, zie foto hierboven zwart blokje.
De zwarte draad van de cruise control kabelboom hierboven op foto die overblijft druk je in stekker B (waar je het zwarte draadje uitgehaald hebt)
En plaats de stekker B weer op plek B

Nu heb je nog 1 draadje over , de zwart/gele draadje.
Haal de motorkap ontgrendel hendel los , haal de tule los.
Druk daar de zwart/gele draad doorheen.
Zo komt het zwart/geel draadje in de motor ruimte.
En alles weer terug plaatsen.

accu loshalen en accu bodem plaat verwijderen.
en deksel verwijderen.
in de bak een gat geboord 10mm en een doorvoerrubber geplaatst.
Nu heb je een stekker unit met meerdere stekkers en contra stekkers.
Nu moet je deze unit eruit halen, en in rij richting gezien is de onderste stekker aan de linker kant.
Hier zit aan de koplamp kant een geel/zwart draadje en aan de andere kant een lege kamer.
Hier moet je de zwart/geel draadje indrukken.

Alles weer terug plaatsen.

Toen ben ik naar Theo Musch gegaan , die heeft de Cruise Control geactiveerd :yes :ikrij :yes

Had het eerst niet door :muur mis wat schakelaars
Misschien dat ik mijn oude rechter hendel overzet
Kan nu niet scrollen in display, maar ja ik heb nu wel cruise control
Vind het zo eerst wel prima

Duits inbouw beschijving http://www.weetjewel.com/temp/cruisecon ... inbouw.zip
Engels inbouw beschijving http://www.weetjewel.com/temp/cruisecon ... inbouw.zip
beste
het stekkertj b op welke plaats vind ik deze?
Gebruikersavatar
Henk-1
Site Admin
Berichten: 4193
Lid geworden op: do jan 11, 2007 11:24
Locatie: Stadskanaal
Contacteer:

Re: cruise control zelf inbouwen

Bericht door Henk-1 »

Goeie vraag .
Als je de onderste zip bestand download dan zie je het antwoord
Groetjes webmaster Henk-1 :wjw VW T5 1.9TDI uit 2008 140PK
coco4040
Berichten: 24
Lid geworden op: zo aug 04, 2019 9:07

Re: cruise control zelf inbouwen

Bericht door coco4040 »

Henk-1 schreef: do sep 24, 2020 0:15 Goeie vraag .
Als je de onderste zip bestand download dan zie je het antwoord
beste ik ben er nog niet uit
zoals hier beschreven staat met kleurcode van
de draadjes van de cruise control kabelboom
zwart/geel in kamer 26
wit in kamer 27
zwart in kamer 28
zwart/geel kamer 29
rood/geel in kamer 30
blauw in kamer 31
je hebt 2x zwart/geel
wat correct staat in de uitleg van de link

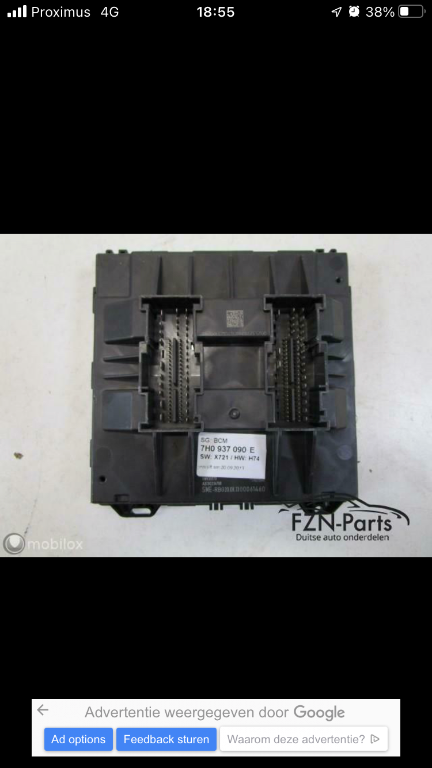

26,27,29,30,31 komen overeen met de originele kabel van vw
maar 28 is hier een zwart/blauw die naar de zekeringkast gaat met een zekering van 5A
klopt het dan dat op de zwarte draad ook een +12v op staat van het voorbeeld hier beschreven

ps: de kabelboom komt wel uit een originele vw bus die cruise control had dus niet achteraf ingezet


alvast bedankt ;)



niemand die er weet van heeft?
