koelkast westfalia

vragen over de T4
Gebruikersavatar
boulderbus
Berichten: 140
Lid geworden op: 11 nov 2012, 21:12
Locatie: Rotterdam

koelkast westfalia

Bericht door boulderbus »

beste,

de koelkast van onze westfalia camper, koelt niet meer.
hij is het steeds minder goed gaan doen, en nu dus helemaal niet meer.
alles lijkt goed te werken, compressor slaat aan en weer af en het display werkt ook.
maar geen koelekast.

is er iemand die verstand van zaken heeft, en de koelkast eventueel zou kunnen repareren?

bedankt alvast groet
frans
T4 2,4D bj 91' westfalia camper
T4 2.5 TDI 130 pk 2001 westfalia camper
T5 2,5 TDI 174 pk 2006 california
Egbert&Manon
Berichten: 5456
Lid geworden op: 13 jan 2007, 14:36
Locatie: Frankrijk Vienne

Re: koelkast westfalia

Bericht door Egbert&Manon »

Ik het koeltechnische en HenkK het electronische gedeelte.
Meestal is het electronische deel defect.

Egbert
2015 Iveco Daily 50C15
2018 Hyundai Tucson diesel
Mercury
Berichten: 87
Lid geworden op: 23 mei 2015, 19:03

Re: koelkast westfalia

Bericht door Mercury »

De volgende truc werkt soms: hou hem een uur op de kop, dan weer terug, nog een uur en dan vingers kruisen en proberen (gasbel kan soms een verstopping veroorzaken).
1992 T4, lang, AAB, camper
Afbeelding
Gebruikersavatar
HenkK
Berichten: 809
Lid geworden op: 16 jun 2010, 21:49
Locatie: Amsterdam- 06.26888522
Contacteer:

Re: koelkast westfalia

Bericht door HenkK »

Zoals Egbert al aangeeft, wordt het periodiek starten en stoppen van de compressor in 95 procent van de gevallen veroorzaakt door het niet juist functioneren van de regelunit. In geval van een BD25 met de 102N3017 loopt de oscillator in de unit niet meer. Dit is door een revisie op te lossen.

Of dit zo is, haal de bruine draad (C-aansluiting) los op de stuurunit, (die zit onder de koelkast, achter de zwarte plaat) en leg een overbrugging aan tussen C en T met een weerstand van 500 Ohm, Een stukje draad kan ook, maar dan is de aanloopstoom maximaal.

Als de compressor nu normaal loopt, zit de storing of in de NTC temperatuurvoeler in de koelkast, of in de aansturing van- uit het display naar de koelkast.

Henk
Reparatie van analoge elektronica - westfalia voedingen\laders en buizenradio's.
www.hrwerkplaats.nl
Egbert&Manon
Berichten: 5456
Lid geworden op: 13 jan 2007, 14:36
Locatie: Frankrijk Vienne

Re: koelkast westfalia

Bericht door Egbert&Manon »

Mercury schreef:De volgende truc werkt soms: hou hem een uur op de kop, dan weer terug, nog een uur en dan vingers kruisen en proberen (gasbel kan soms een verstopping veroorzaken).
NOOIT DOEN !!!
Met een compressorkoeling, gooi hem dan maar gelijk bij het grofvuil.
Hoef je je vingers ook niet te kruisen.

Dit hielp vroeger wel eens met een absorptiekoelkast.
2015 Iveco Daily 50C15
2018 Hyundai Tucson diesel
Gebruikersavatar
boulderbus
Berichten: 140
Lid geworden op: 11 nov 2012, 21:12
Locatie: Rotterdam

Re: koelkast westfalia

Bericht door boulderbus »

Bedankt!

ben inmiddels iets wijzer.

het is de compressor, bij inschakelen steeds een piepje.
ventilator draad wel, compressor dus niet.

iemand een suggestie voor reparatie?

alvast bedankt

groet
frans
T4 2,4D bj 91' westfalia camper
T4 2.5 TDI 130 pk 2001 westfalia camper
T5 2,5 TDI 174 pk 2006 california
Gebruikersavatar
HenkK
Berichten: 809
Lid geworden op: 16 jun 2010, 21:49
Locatie: Amsterdam- 06.26888522
Contacteer:

Re: koelkast westfalia

Bericht door HenkK »

Je bent niet de enige met dit probleem. De regelunit (102N3017) is voorzien van een Colpitts osccilator. Een onderdeel van deze Osc. is de HAllsensor die ingebouwd zit in de DC motor van Danfoss. Het piepje wat je hoort is van mechanische aard in de motor. De unit stuurt een start puls en dan moet de Osc. het overnemen en wordt de motor aangestuurd met gelijkstroompulsen, PWM principe.

Een veel voorkomend probleem is dat de Osc. de pulsen niet meer goed verwerkt. Met als gevolg een starten en stoppen van de motor . De unit kan gereviseerd en afgeregeld worden. :mail Je kunt mij hier een mailtje over zenden.

ALGEMEEN

De regelunits gaan steeds vaker defect, gezien het aantal wat hier binnen komt. En de unit stopt er altijd meer als je op vakantie bent. Een controle die uitgevoerd kan worden of het einde in zicht is, is zelf te doen. In de Plus leiding van de voeding naar de unit even een analoge Ampere meter opnemen. Bij draaien moet de compressor rond de 4.5 Amp opnemen en belangrijk hierbij is dat de aanweijzer naald van de Amp. meter praktisch stilstaat. Als je deze wat ziet schommelen, meer dan 0.5 Amp, dan is het raadzaam om de unit na te zien.

Gr. Henk
Reparatie van analoge elektronica - westfalia voedingen\laders en buizenradio's.
www.hrwerkplaats.nl
Gebruikersavatar
Multivan Generation
Berichten: 33960
Lid geworden op: 14 jan 2007, 14:41
Locatie: Zeeland (Oost)
Contacteer:

Re: koelkast westfalia

Bericht door Multivan Generation »

@ Henkk,
advies is ook om camper gerelateerde zaken in januari en februari te laten nazien.
Dan is er ook gewoon tijd voor.
Ipv in de vakantie periode er achter komen dat het kapot is..
Gebruikersavatar
boulderbus
Berichten: 140
Lid geworden op: 11 nov 2012, 21:12
Locatie: Rotterdam

Re: koelkast westfalia

Bericht door boulderbus »

bedankt Henk! koelkast werkt weer perfect.
T4 2,4D bj 91' westfalia camper
T4 2.5 TDI 130 pk 2001 westfalia camper
T5 2,5 TDI 174 pk 2006 california
Gebruikersavatar
Arvie
Berichten: 102
Lid geworden op: 05 mei 2013, 22:00

Re: koelkast westfalia

Bericht door Arvie »

Hallo allemaal (en Henk in het bijzonder)

Ook mijn koelkast heeft de geest gegeven, symptonen:
- Slaat aan (tenminste, ventilator van de koeling gaat draaien)
- Na ongeveer een minuutje slaat hij weer uit, even niets, dan slaat hij weer aan etc.

Een en ander los gehaald, en een 500 ohm zekeringetje geregeld (15 cent) om e.e.a. te testen.

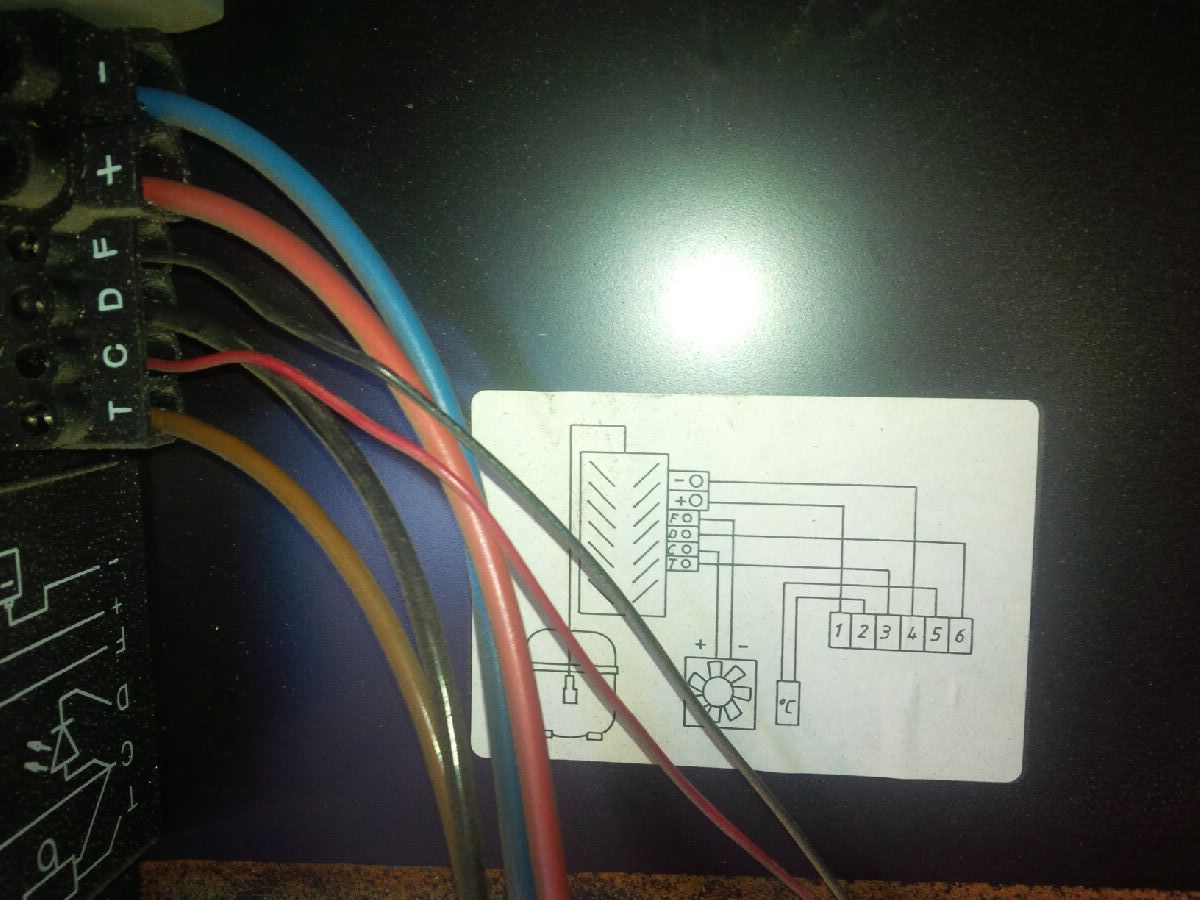

Alleen ... Het komt niet overeen met bovenstaande tekst (zie foto): Bruin is niet C, maar T bij mij.

Ik denk dat ik weet wat ik moet doen (bruin - T loshalen, en doorverbinden met de C terminal via een 500 Ohm weerstandje), maar om te voorkomen dat ik iets sloop - kan iemand (Henk?) dat bevestigen?
Hoor het graag en met vriendelijke groet,

Remko.

Ps. Henk, ik stuur je nog even een emailtje.
Remko

T4, 2.5D (AAB), 1991, Westfalia 'compactdak'
Egbert&Manon
Berichten: 5456
Lid geworden op: 13 jan 2007, 14:36
Locatie: Frankrijk Vienne

Re: koelkast westfalia

Bericht door Egbert&Manon »

Ja dat klopt.

T loshalen.
Weerstand tussen C en T.

Egbert
2015 Iveco Daily 50C15
2018 Hyundai Tucson diesel
Gebruikersavatar
HenkK
Berichten: 809
Lid geworden op: 16 jun 2010, 21:49
Locatie: Amsterdam- 06.26888522
Contacteer:

Re: koelkast westfalia

Bericht door HenkK »

Dat klopt
Reparatie van analoge elektronica - westfalia voedingen\laders en buizenradio's.
www.hrwerkplaats.nl
Gebruikersavatar
Arvie
Berichten: 102
Lid geworden op: 05 mei 2013, 22:00

Re: koelkast westfalia

Bericht door Arvie »

Bedankt,

Zou het meteen willen proberen, maar mijn vrouw is net met m'n bussie en m'n 2 dochters weggereden voor nog een weekje vakantie... :huilen

Aan de andere kant - wel een weekje het rijk voor mij alleen :proost

Hou jullie op de hoogte !

Remko
Remko

T4, 2.5D (AAB), 1991, Westfalia 'compactdak'
Gebruikersavatar
Punker73
Berichten: 126
Lid geworden op: 06 apr 2018, 15:24

Re: koelkast westfalia

Bericht door Punker73 »

Beste allemaal,

Sinds afgelopen vrijdag ben ik in het bezit van mijn eerste T4 Westfalia California. Vandaag deze eens goed schoongemaakt en nu kom ik erachter dat de koelskast niet aangaat als ik op het controle paneel boven het stuur de aan en uitknop plus het koelkast icoontje in te drukken maar helaas gaat de koelkast niet aan ( komt ook geen icoontje op het display). Doe ik nu iets fout of is ista kapot
Gebruikersavatar
Hanz
Berichten: 4945
Lid geworden op: 14 feb 2015, 22:59
Locatie: Zaanstreek

Re: koelkast westfalia

Bericht door Hanz »

Dat is inderdaad de manier om de koelkast aan te zetten. Loop dit lijstje eens af:
Foutzoeken koelkast.pdf
(157.6 KiB) 1235 keer gedownload
T4 California 1997 - 2.5TDI/ACV
