HUD behuizing

Ben je bezig met een leuk of ingrijpend project aan je bus. Plaats deze dan hier
Plaats reactie
MGA1600
Berichten: 306
Lid geworden op: 21 aug 2019, 09:34

HUD behuizing

Bericht door MGA1600 »

In mijn dagelijkse auto ben ik gewend aan het rijden met een head-up display (HUD) die allerlei informatie en navigatie-instructies op de voorruit projecteert. Dat rijdt erg relaxed omdat je je ogen niet van de weg hoeft te halen terwijl je toch goed geïnformeerd blijft.

Om iets dergelijks in de T6 te realiseren (weliswaar met beperktere functies) heb ik een eenvoudige ‘losse’ HUD bij Wish besteld (voor echt heel weinig centjes). Deze ligt boven op het dashboard (vlak bij de voorruit) en projecteert werkelijke snelheid en toerental alsmede eventuele foutmeldingen op een ‘plakkertje’ op die ruit. Die informatie haalt dat ding uit de diagnose stekker in de auto.
De meegeleverde data kabel heb ik netjes weggewerkt.

Bevestiging op het dashboard gebeurt in principe met een meegeleverd plakkerig rubber matje, maar dat is waar het niet goed ging.
In de T6 want er zit precies op de plek waar het ding moet komen een scherpe knik in de bovenkant van het dashboard waardoor het apparaatje instabiel lag en er een enigszins wankel beeld ontstond.

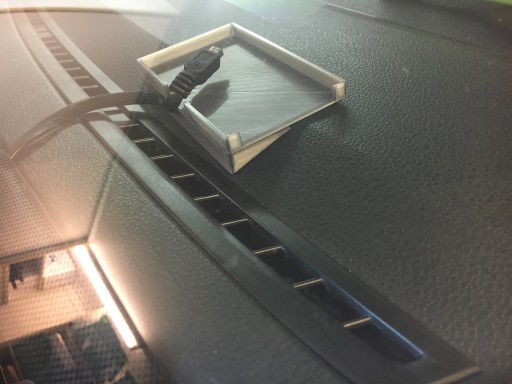

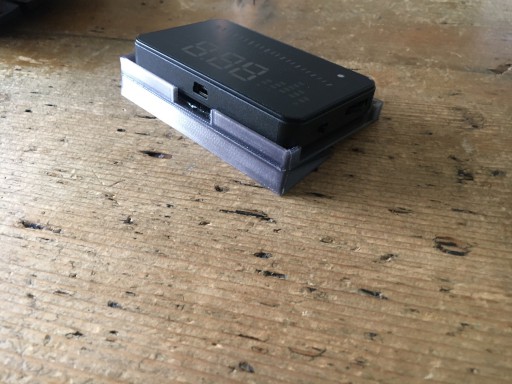

Ik heb me in deze bizarre tijden geprobeerd enigszins te bekwamen in Fusion 360 (een 3D tekenprogramma) waarin ik als eerste projectje een passend ‘bakje’ voor de HUD tekende wat diezelfde knik in de bodem heeft als het dashboard. Zo laat het doosje zich goed vastzetten met dubbelzijdig tape. Een familielid van me heeft mijn ontwerp op een 3D printer voor me uitgeprint.

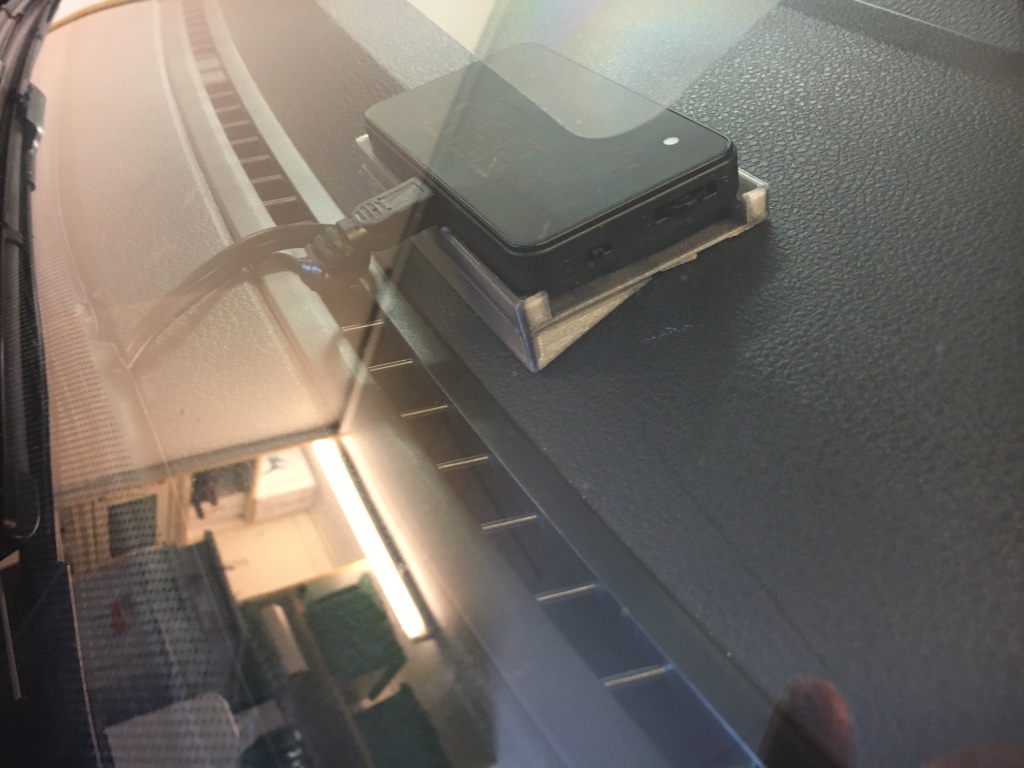

Simpel maar doeltreffend: Werkt prima!
Bijlagen
Gebruikersavatar
Renew
Berichten: 248
Lid geworden op: 16 nov 2017, 09:48

Re: HUD behuizing

Bericht door Renew »

Wat leuk uit de printer!
Enige tijd terug had ik een old meets new dingetje gemaakt van een cassetteband hoesje
Bijlagen
MGA1600
Berichten: 306
Lid geworden op: 21 aug 2019, 09:34

Re: HUD behuizing

Bericht door MGA1600 »

Inderdaad een intrigerende technologie! Ik heb inmiddels begrepen dat er ook vele soorten materiaal geprint kunnen worden met uiteenlopende eigenschappen. Het oor dit bakje gebruikte materiaal is hittebestendig (moet ook wel achter de voorruit....), maar er bestaan ook andere bijvoorbeeld glasvezel versterkt draad voor als het echt sterk moet worden.

ik werd gewezen op een website Thingiverse.com waar mensen hun ontwerpen op neerzetten voor hergebruik door anderen.

Inmiddels heb ik een tweede ontwerpje gemaakt voor een paneeltje in het dashboard waar dan wat extra schakelaars in kunnen. Hopelijk heeft mijn zoon binnenkort even gelegenheid dat ook te printen.
