T4 California 1992 Standkachel Timer inbouwen

[goon326]

Hallo,

Ik zou graag een timer toevoegen aan mijn standkachel, die kan nu alleen aan en uit. Is dat mogelijk en weet iemand welk onderdeel nummer is dan moet zien te vinden?

Ik heb momenteel dus alleen het linker bedieningspaneel en zou dit graag uitbreiden met het rechter:

[J vd Pal]

Neem eens contact op met forumlid Oskar 725, hij kan je hiermee helpen.

[Multivan Generation]

Heb je voor jezelf al een budget gesteld hiervoor. Die kastjes gaan namelijk tegenwoordig voor serieus geld weg.

[goon326]

Heb je voor jezelf al een budget gesteld hiervoor. Die kastjes gaan namelijk tegenwoordig voor serieus geld weg.

Welke prijs moet k aan denken?

Op ebay kleinanzeigen zie ik ze voor 60-100 euro voorbij komen. Alleen vaak geen stekker erbij. Want is het gewoon ergens bij in pluggen of moet ik zelf wat kabels omsolderen?

[goon326]

Neem eens contact op met forumlid Oskar 725, hij kan je hiermee helpen.

Bedankt doe ik!

[Chris1974]

Als je er uit bent hoe dat werkt hoor ik het graag. Ik ben daar ook wel benieuwd naar!

[goon326]

Ik heb inmiddels dit draadje gevonden op het Duitse forum, waarin iemand het volgens mij wel gewoon toepast, hoe die dat gedaan heeft is alleen onduidelijk:

https://www.t4forum.de/forum/index.php? ... ost2688370

En ik heb hier het schema van de stekker gevonden en de onderdelen nummers:

https://t4-wiki.de/wiki/Zeitschaltuhr

En er staan er genoeg op eBay kleinanzeige maar allemaal zonder stekker erbij, dus ik ben nog op zoek naar eentje die betaalbaar is met een stekker eraan. Volgens mij is het dan gewoon de huidige kabelboom open knippen en die erbij aanvast solderen. Maar als iemand hier een t4 uit 91-94 heeft met deze timer erin, zou ik graag zien hoe dat zit aangesloten.

[Multivan Generation]

Op ebay kleinanzeigen zie ik ze voor 60-100 euro voorbij komen. Alleen vaak geen stekker erbij. Want is het gewoon ergens bij in pluggen of moet ik zelf wat kabels omsolderen?

Als je ze, goed werkend, voor dat bedrag kunt vinden, dan meteen kopen

Kabelboom kan Oskar je misschien wel mee helpen, evenals je kachel eens goed nakijken.

[goon326]

Op ebay kleinanzeigen zie ik ze voor 60-100 euro voorbij komen. Alleen vaak geen stekker erbij. Want is het gewoon ergens bij in pluggen of moet ik zelf wat kabels omsolderen?

Als je ze, goed werkend, voor dat bedrag kunt vinden, dan meteen kopen

Kabelboom kan Oskar je misschien wel mee helpen, evenals je kachel eens goed nakijken.

Dat zou echt top zijn, als hij ook eens mn kachel zou kunnen nakijken, ik heb hem een privé bericht gestuurd.

[goon326]

Gisteren ben ik bij Oskar geweest, super leuk en leerzaam gesprek gehad over standkachels! Ik heb gisteren ook de timer geïnstalleerd dat was een uurtje werk om even een gat te zagen en de kabelboom achter de plastic panelen te verwerken richting de aansturings unit. Ik heb de timer bij Oskar gekocht met een kabelboom die hij zelf gemaakt heeft, en dat doet hij erg netjes. Ik had het geluk dat er beneden bij de aansturings unit van de kachel (die zit achter de 12v zekeringen kast) een rode stekker die ongebruikt was en daarin kon ik de stekker van de kabelboom van de timer gewoon insteken en daarna heb ik nog een kabel van de verlichting van de timer doorverbonden aan de kabelboom van de aansturingunit zodat hij ook licht heeft.

Nu alleen nog testen binnenkort maar ik ben ook bezig nieuwe electronica in te bouwen dus ik heb nu nog even geen spanning in de camper.

Dit is de stekker waar je naar moet zoeken:

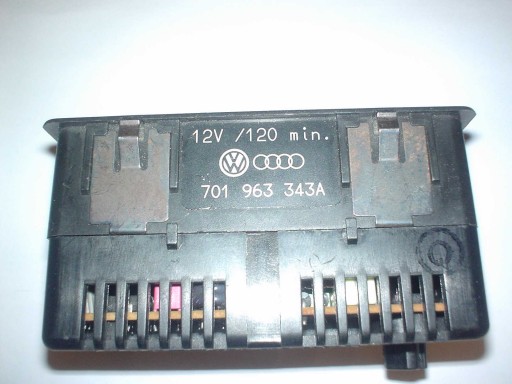

Dit is de juiste originele unit met het nummer:



[J vd Pal]

Daar heeft Oskar je goed mee geholpen!
