aansluiting gaskookplaat California 1996

VW T4 camper vragen nieuwbouw en zelfbouw
Gebruikersavatar
RichardL
Berichten: 22
Lid geworden op: 01 apr 2024, 12:22
Locatie: Grave
Contacteer:

aansluiting gaskookplaat California 1996

Bericht door RichardL »

Goedendag,
Ik was bezig om de gaskookplaat in orde te maken, alle pakkingen vervangen branders afgevlakt nieuwe drukregelaar van 50mbar erop, zat er een van 30 op en nieuwe slangen erop.
Maar nu sluit de slang niet aan op de kookplaat. Deze blijft lekken. Zit er een verkeerde koppeling op het fornuis?
het is een Cramer fornuis type EK85 geemaileerd.
Wat is nu de beste oplossing?
Hoe zit dit bij jullie?
Bijlagen
:campingT4
Gebruikersavatar
J vd Pal
Berichten: 3282
Lid geworden op: 26 jun 2014, 08:41
Locatie: Hoeksche Waard

Re: aansluiting gaskookplaat California 1996

Bericht door J vd Pal »

Waarom een 50 mbar regelaar?? De kookplaat is gemaakt voor 30 mbar!!

Hoe ziet de slang kant eruit?
Groeten

Jasper


2002 California Event ACV Reflex Silver
Gebruikersavatar
RichardL
Berichten: 22
Lid geworden op: 01 apr 2024, 12:22
Locatie: Grave
Contacteer:

Re: aansluiting gaskookplaat California 1996

Bericht door RichardL »

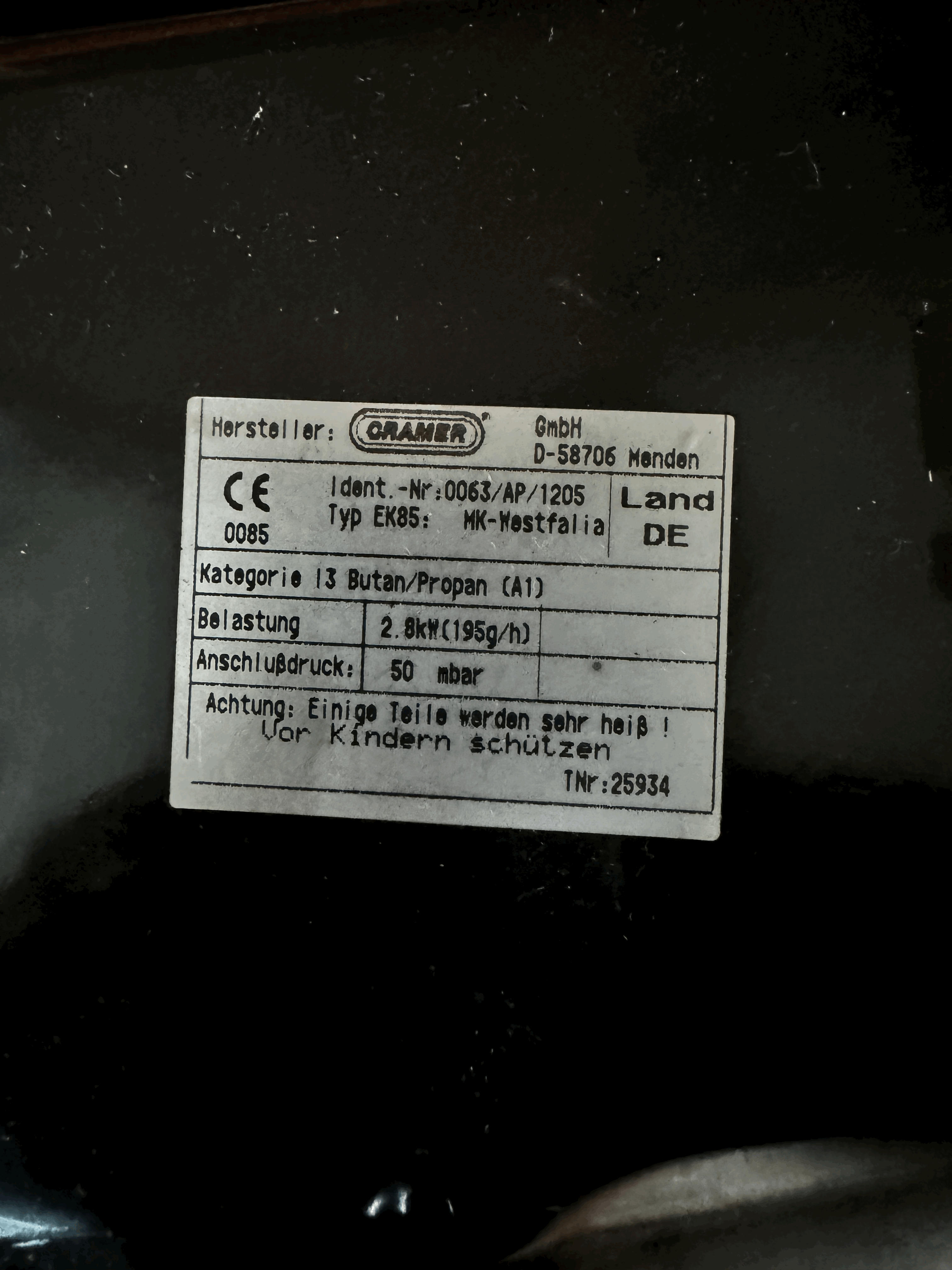

Deze is 50 mbar, zie foto.
Nu zal het water sneller koken.

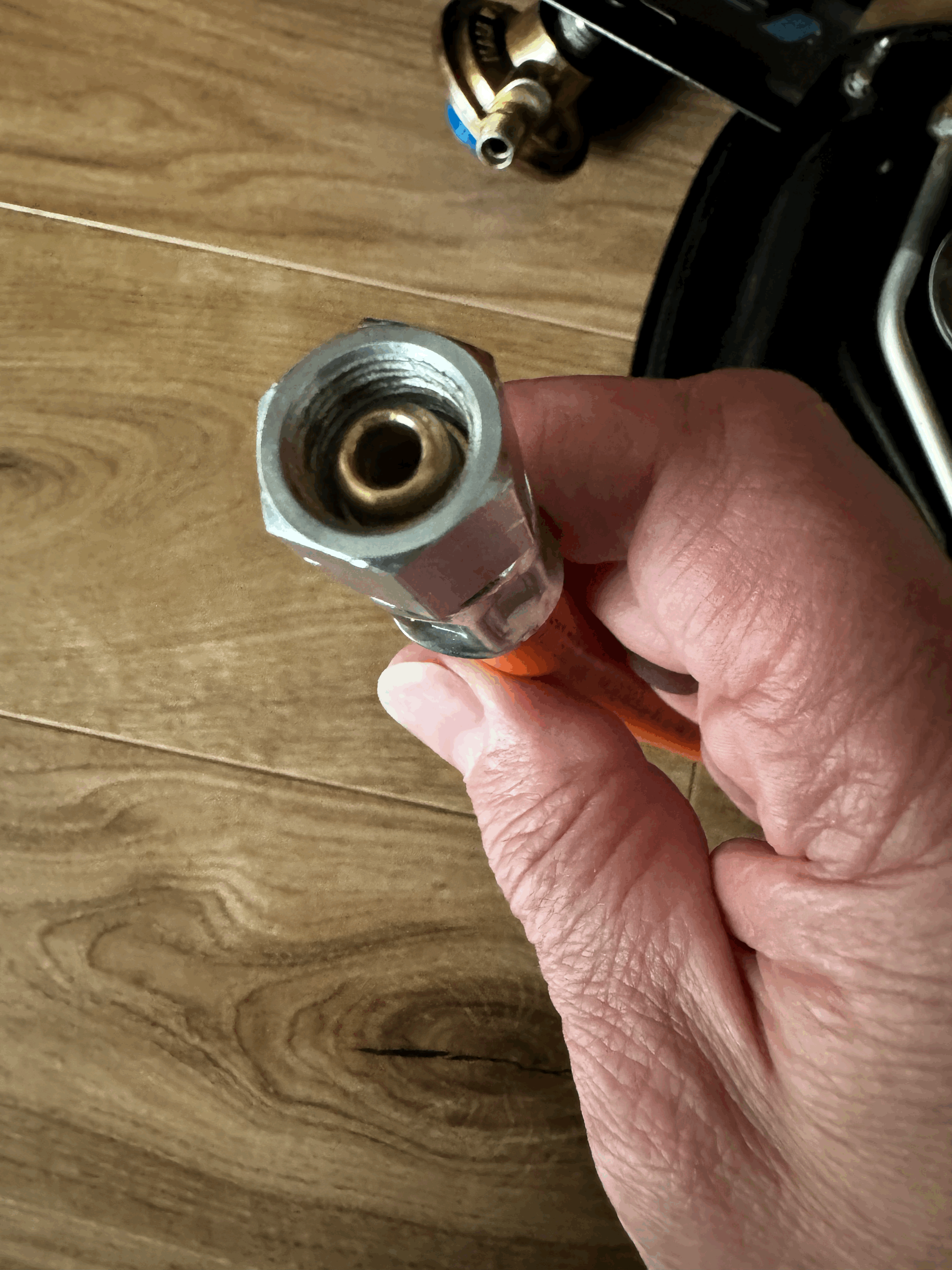

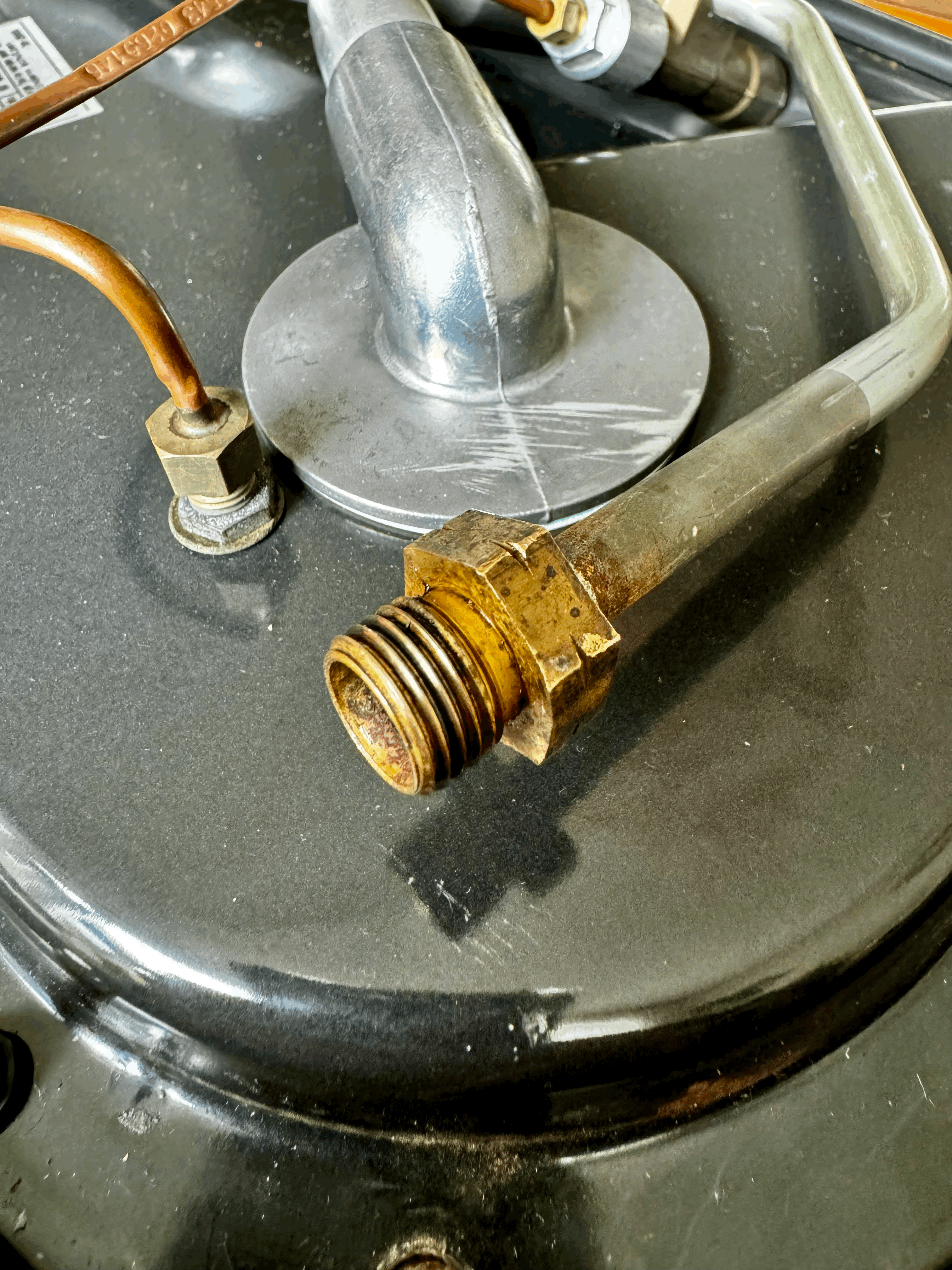

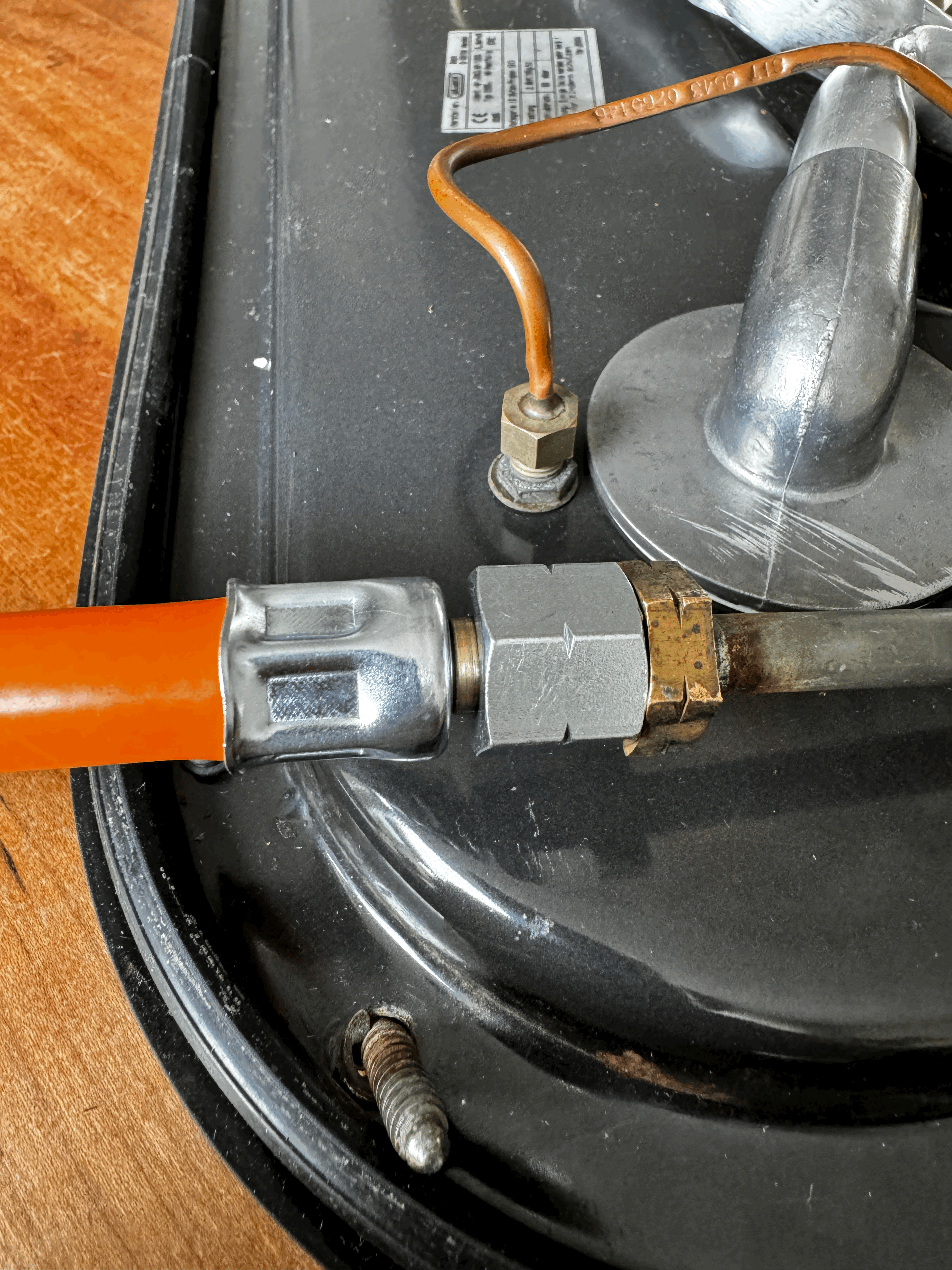

Hierbij ook een foto van de aansluiting die erop zat en zoals de nieuwe slang gemaakt is.
De oude slang zat volgens mij met een soort loctite vast. Deze koppeling heb ik schoongemaakt maar nu sluit ook de oude slang dus niet meer af.
Ik zat te denken om er nu een knelkoppeling op te zetten.
Was ook benieuwd hoe dit bij jullie aangesloten zit.
Bijlagen
:campingT4
Gebruikersavatar
J vd Pal
Berichten: 3282
Lid geworden op: 26 jun 2014, 08:41
Locatie: Hoeksche Waard

Re: aansluiting gaskookplaat California 1996

Bericht door J vd Pal »

Ah, ok een van oorsprong Duitse auto dus. In NL werd 30 mbar geleverd.

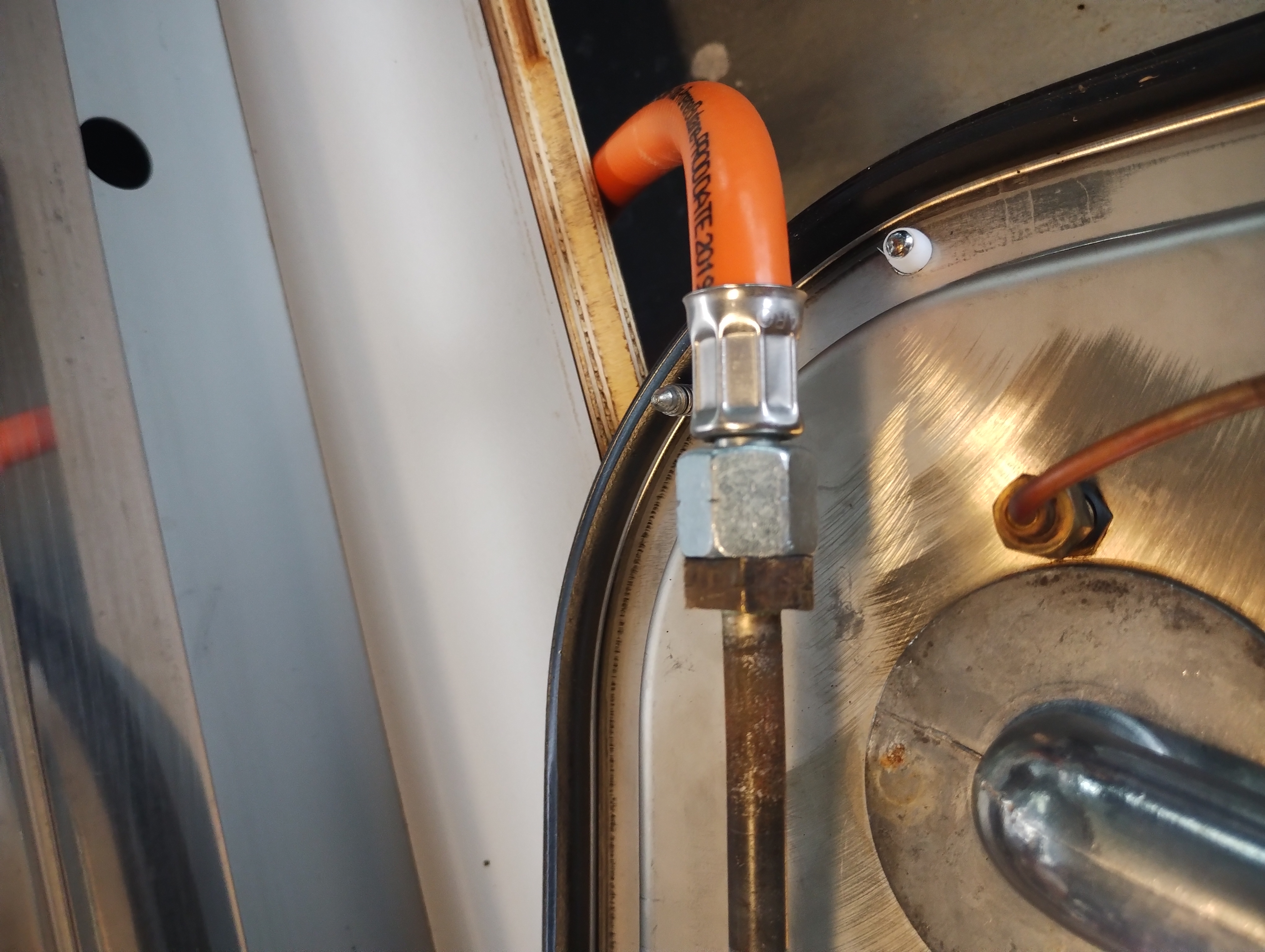

Bij mij zit het met dezelfde koppeling vast als jij hebt.
Groeten

Jasper


2002 California Event ACV Reflex Silver
Gebruikersavatar
RichardL
Berichten: 22
Lid geworden op: 01 apr 2024, 12:22
Locatie: Grave
Contacteer:

Re: aansluiting gaskookplaat California 1996

Bericht door RichardL »

Bij jouw zit het wel goed dicht? Ik zie dat deze ook helemaal aangedraaid zit.
:campingT4
Gebruikersavatar
SyncRoon
Berichten: 993
Lid geworden op: 05 nov 2022, 12:09
Locatie: Zeeuws-Vlaanderen

Re: aansluiting gaskookplaat California 1996

Bericht door SyncRoon »

Is dat een 1/4e linkse draad aansluiting? Ik heb gemerkt dat bij sommige oudere aansluitingen een kortere (messing)wartel gebruikt is. Nieuwe wartels zijn veel staal en volgens mij iets langer. Afsluiting hoort op de conische vorm te zijn. Wellicht dat je de wartels kan inkorten met de flex of amaril zodat de conische vlakken aanliggen als je de koppeling vastzet. Ik gebruik op plekken waar je later slecht bij kan dan ook altijd nog vloeibare dichting ertussen. Werkt ook als 'borging' maar gebruik het niet om een slecht passende koppeling af te dichten. Deze kan alsnog gaan lekken als de leiding/slang geforceerd wordt en je hebt speling in de koppeling.
Groet, Ronald
peetjeadhdtje
Berichten: 1021
Lid geworden op: 10 jul 2020, 10:33
Locatie: Swalmen

Re: aansluiting gaskookplaat California 1996

Bericht door peetjeadhdtje »

het aan het fornuis zittende puntstuk is aan de binnenzijde niet conisch en er mag geen conische koppeling opgedraaid worden.(te weinig afdichtingsoppervlak. Oplossing verloop conisch buitendraad binnen fornuis zijde
peetjeadhdtje
Berichten: 1021
Lid geworden op: 10 jul 2020, 10:33
Locatie: Swalmen

Re: aansluiting gaskookplaat California 1996

Bericht door peetjeadhdtje »

met conisch bedoel ik niet de schroefdraad
Gebruikersavatar
J vd Pal
Berichten: 3282
Lid geworden op: 26 jun 2014, 08:41
Locatie: Hoeksche Waard

Re: aansluiting gaskookplaat California 1996

Bericht door J vd Pal »

RichardL schreef: 06 mei 2024, 20:02 Bij jouw zit het wel goed dicht? Ik zie dat deze ook helemaal aangedraaid zit.
Ja, geen probleem, geen zeepbelletje te zien bij het testen. Inderdaad wel strak er tegenaan.
Groeten

Jasper


2002 California Event ACV Reflex Silver
Gebruikersavatar
RichardL
Berichten: 22
Lid geworden op: 01 apr 2024, 12:22
Locatie: Grave
Contacteer:

Re: aansluiting gaskookplaat California 1996

Bericht door RichardL »

peetjeadhdtje schreef: 06 mei 2024, 20:24 het aan het fornuis zittende puntstuk is aan de binnenzijde niet conisch en er mag geen conische koppeling opgedraaid worden.(te weinig afdichtingsoppervlak. Oplossing verloop conisch buitendraad binnen fornuis zijde
Ik heb overal gezocht maar kan geen passende koppeling vinden, heb je hier een voorstel in?
:campingT4
Gebruikersavatar
RichardL
Berichten: 22
Lid geworden op: 01 apr 2024, 12:22
Locatie: Grave
Contacteer:

Re: aansluiting gaskookplaat California 1996

Bericht door RichardL »

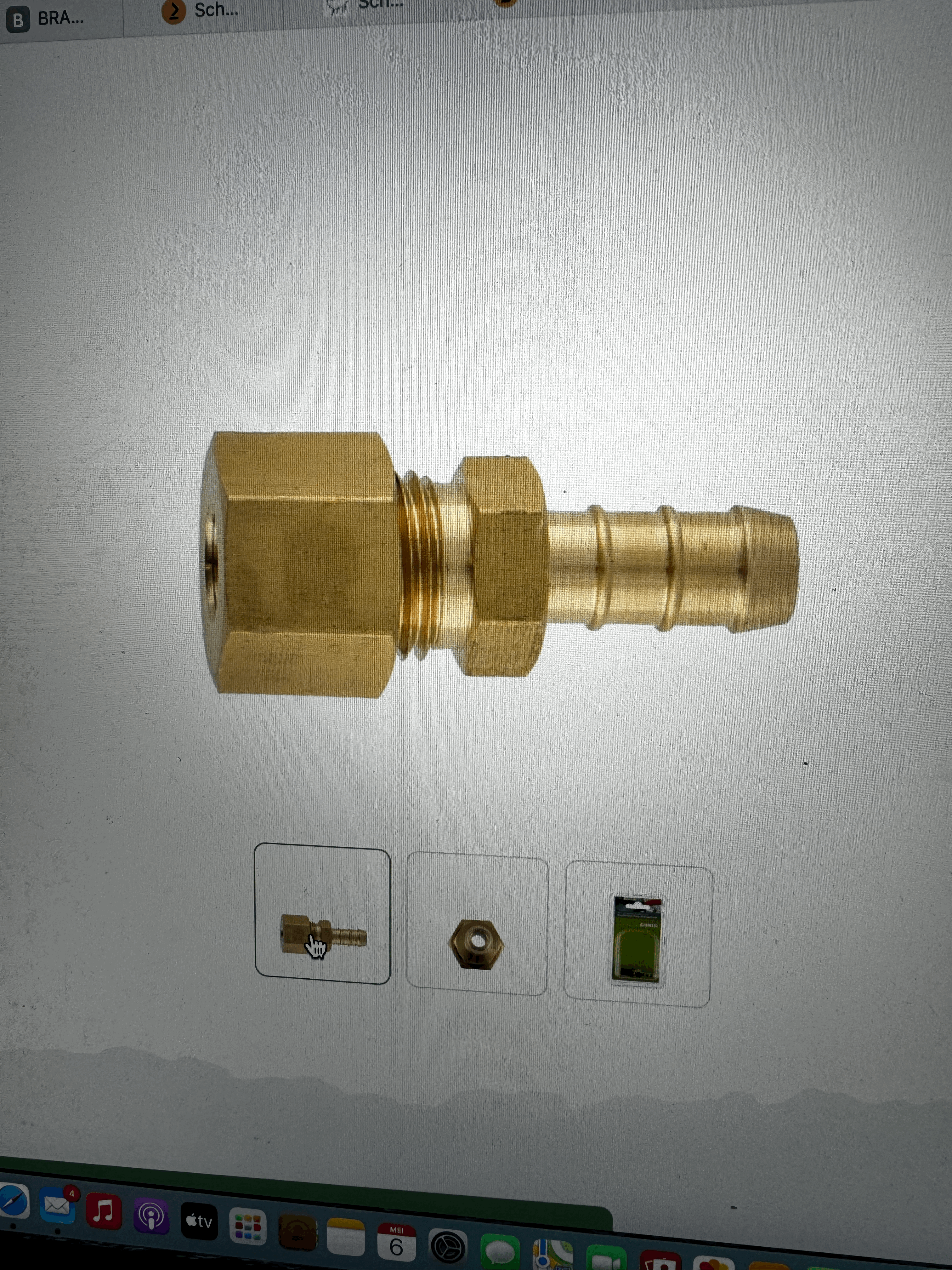

Dan denk ik oude koppeling eraf, nieuwe knelkoppeling erop met slangpilaar.
Hier de slang weer op aansluiten.
Bijlagen
:campingT4
Gebruikersavatar
J vd Pal
Berichten: 3282
Lid geworden op: 26 jun 2014, 08:41
Locatie: Hoeksche Waard

Re: aansluiting gaskookplaat California 1996

Bericht door J vd Pal »

Zoiets? wartel is in ieder geval een stuk korter

https://multiflame.nl/product/1-4-links-aansluitigen/
Laatst gewijzigd door J vd Pal op 06 mei 2024, 21:16, 1 keer totaal gewijzigd.
Groeten

Jasper


2002 California Event ACV Reflex Silver
Gebruikersavatar
J vd Pal
Berichten: 3282
Lid geworden op: 26 jun 2014, 08:41
Locatie: Hoeksche Waard

Re: aansluiting gaskookplaat California 1996

Bericht door J vd Pal »

RichardL schreef: 06 mei 2024, 20:53 Dan denk ik oude koppeling eraf, nieuwe knelkoppeling erop met slangpilaar.
Hier de slang weer op aansluiten.
Knelkoppeling op een stalen leiding? Ik heb er geen ervaring mee maar er is vast een reden waarom de koppeling af fabriek is ge(hard?)soldeerd.
Groeten

Jasper


2002 California Event ACV Reflex Silver
Gebruikersavatar
SyncRoon
Berichten: 993
Lid geworden op: 05 nov 2022, 12:09
Locatie: Zeeuws-Vlaanderen

Re: aansluiting gaskookplaat California 1996

Bericht door SyncRoon »

Die kerfjes in de 6kant zeggen toch echt dat het 1/4links is. Die koppelingen dichten conisch af. Ik denk dat de wartel te lang is voor de aansluiting aan het fornuis. Inkorten kan helpen. Aantal spoed aan je fornuis lijkt mij ook minder dan bij nieuwe koppelingen.

Anders bij goede camperzaak wat koppelingen vergelijken/meten. Ik heb zelf wel een knelkoppeling met slangtule gebruikt op de stalen leiding van mijn kooktoestel. Dat was enkel omdat de oude slang rechtstreeks op de leiding zat met klemmetje :groteogen Knelkoppeling op staal is geen probleem. Ook zo bij cv buis.
Groet, Ronald
peetjeadhdtje
Berichten: 1021
Lid geworden op: 10 jul 2020, 10:33
Locatie: Swalmen

Re: aansluiting gaskookplaat California 1996

Bericht door peetjeadhdtje »

Ik zou zelf een slang maken en deze slangpilaar erop zetten met tape op het reeds gesoldeerde puntstuk van het toestel.

https://www.gasproducten.nl/1-4-links-a ... =211506527

let wel : geen tweedelige
