Schakelaar schuifdeur voor binnenverlichting werk niet.

[Fredt421054]

Hallo,
Ik heb een vraag.
Mijn verlichting achter in binnenruimte werkt niet, ook het treelampje niet als ik de schuifdeur gebruik.
Licht gaat wel aan op openen deuren voor.

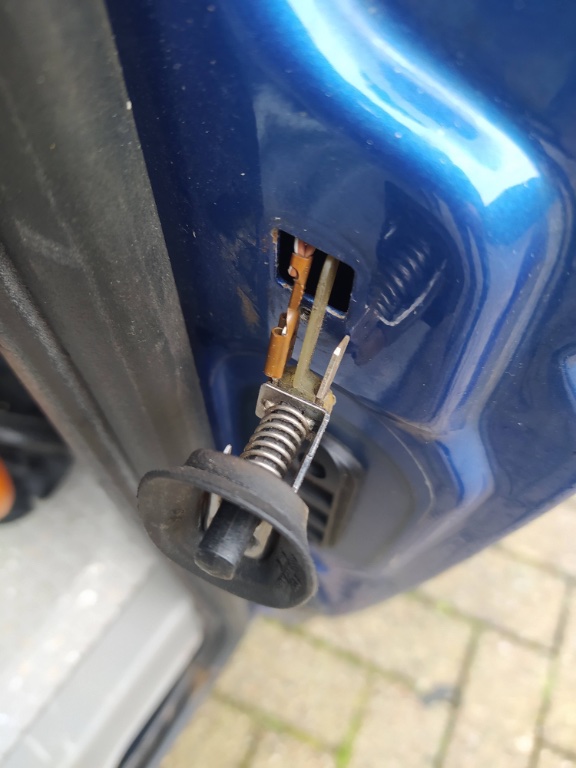

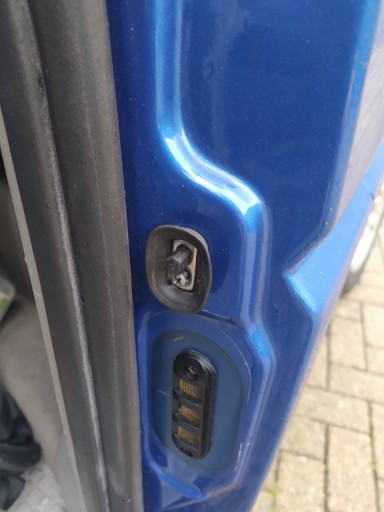

Inmiddels nieuwe schakelaar in huis gehaald die in de deurstijl komt,
Vraag1 heeft er iemand een elektrische schema t4 multivan 1999 .

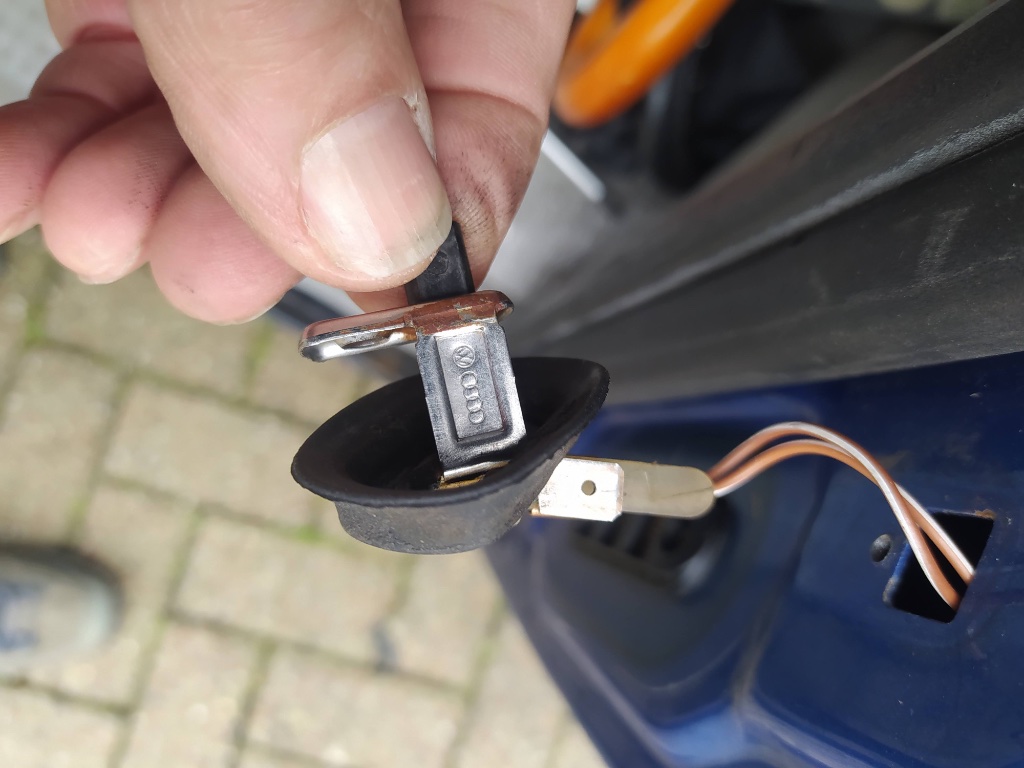

Vraag 2 op foto is te zien dat op een contakt van schakelaar 2 dezelfde bruin/ witte draden zijn aangesloten op dezelfde pool.
ALS SCHAKELAAR WIL JE TOCH IETS ONDERBREKEN ?
Vraag 3 ook de treeverlichting werk niet ( lampje en schakeling is wel goed )
Graag advies .

[Hanz]

Het treelampje wordt geschakeld door de deurschakelaar. Het 'glas' van het treelampje kan je indrukken, het is in feite zelf een schakelaar.
Treelampje één keer indrukken: deurschakelaar zorgt dat het lampje aan en uit gaat.
Treelampje nog een keer indrukken: Lampje blijft uit, ook als de deur open gaat.
Het is inwendig ongeveer hetzelfde systeem als een balpen, een keer drukken is uit, tweede keer drukken is in.
Deurschakelaars hebben maar één draad, de andere verbinding gaat via de carrosserie (massa). De tweede draad van de deurschakelaar gaat naar het treelampje.
Pas op als je de draden loshaalt dat ze niet in de deurstijl verdwijnen, dus even een klemmetje of iets dergelijks erop.

Voor elektrische schema's, zoek de downloadmap op www.eldiape.com van ons forumlid Peter (Multivan Generation).

[Fredt421054]

Hé Hanz bedankt man ,weer wat wijzer. ...zal nu de boel weer installeren en uitproberen.
Ik had idd met een touwtje de draden vastgezet zodat ze niet in het chassis terugvallen.

Fijn weekend.

[Fredt421054]

Ik heb naar een elektrisch schema gezocht mbt bedrading e.d wat binnenverlichting betreft op http://www.eldiape.com/
Maar kan daar niet vinden, iemand of een idee of ander schema waar ik kan vinden hoe de schakelaar bij de schuifdeur en treeplankverlichting is aangesloten ? Alvast bedankt !

[Hanz]

Nummer 58 voor Multivan met tweede accu, nummer 59 voor Multivan zonder tweede accu. Hoop dat je hier iets aan hebt.

s17d_x-59.pdf

(50.69 KiB) 84 keer gedownload

s17d_x-58.pdf

(51.85 KiB) 71 keer gedownload

[Fredt421054]

Nu nog ff leren wat wat betekend .....
